Die verschiedenen Arten von Kabelschutzschläuchen

Kabelschutzschläuche sind in vielen unterschiedlichen Ausführungen erhältlich, die jeweils für bestimmte Einsatzbereiche entwickelt wurden.
Metallschläuche – besonders robust, hoher mechanischer Schutz, geeignet für Industrie und Outdoorbereiche

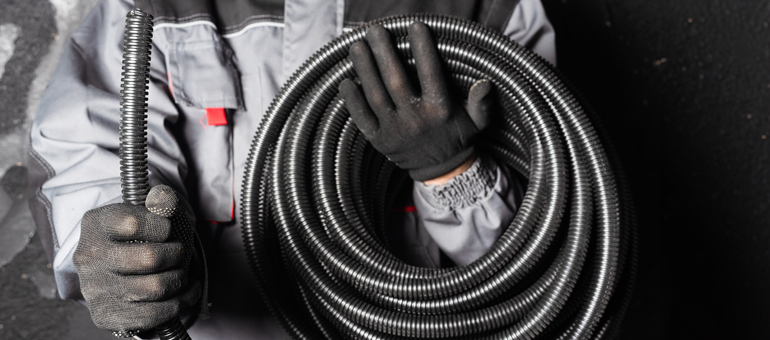

Wellrohre – flexibel, leicht und ideal für Unter- oder Aufputzinstallationen

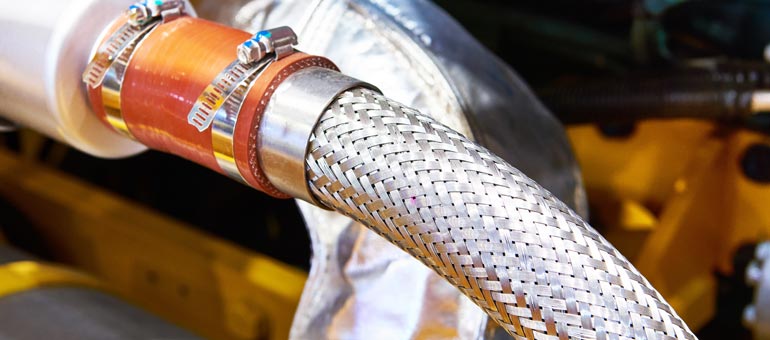

Geflecht- oder Gewebeschläuche – sehr flexibel, abriebfest, geeignet für bewegliche Leitungen und Elektronik
Spiralschläuche – zur Bündelung, Organisation und nachträglichen Führung von Kabeln Kabeltüllen – sorgen für Schutz an Durchführungen und scharfen Kanten (auch Kantenschutz genannt)
Verdrahtungskanäle – strukturierte Kabelführung in Schaltschränken und Verteilungen  Panzerschläuche – robuster Schutz vor mechanischer Belastung, schützt vor Quetschungen, Abrieb und Schnitt- bzw. Stoßbelastungen.
Flüssigkeitsdichte Kabelschutzschläuche – Schutz vor Feuchtigkeit, Ölen und Chemikalien  Hitzebeständige Kabelschutzschläuche – für hohe Temperaturen und industrielle Anwendungen  UV-beständige Kabelschutzschläuche – speziell für den dauerhaften Outdoor-Einsatz  Halogenfreie Kabelschutzschläuche – erhöhte Sicherheit bei Brand- und Rauchentwicklung

Empfehlung: Welcher Kabelschutzschlauch für welche konkrete Anwendung?

Die Wahl des richtigen Kabelschutzschlauchs hängt maßgeblich von Einsatzort, Umgebungsbedingungen und mechanischer Belastung ab. Ob Innen- oder Außenbereich, feste Installation oder bewegliche Anwendung – nicht jeder Kabelschutzschlauch ist für jede Aufgabe geeignet. Die folgende Empfehlung hilft Ihnen, für jede konkrete Anwendung die technisch passende und praxisbewährte Lösung zu finden.

Materialempfehlung: Polyamid PA6 oder PA12
Eigenschaften: hoch belastbar, ölresistent, temperaturstabil, mechanisch robust
Anwendungsbeispiel: In Industrieanlagen werden Leitungen häufig in Polyamid-Schläuchen (PA6 oder PA12) geführt, da sie hoch belastbar, ölresistent, temperaturstabil und mechanisch besonders robust sind – ideal für anspruchsvolle Produktionsumgebungen.

Außenbereich / UV-Belastung / Wetter
Materialempfehlung: HDPE oder EPDM
Eigenschaften: sehr UV-beständig, formstabil
Anwendungsbeispiel: Bei Outdoor-Kabelwegen wie Beleuchtungs- und Solaranlagen oder Photovoltaikinstallationen, werden Kabel in HDPE- oder EPDM-Schläuchen verlegt, da sie sehr UV-beständig und formstabil sind und somit langfristig Schutz vor Sonneneinwirkung bieten.

Fahrzeugbau / Automotive
Materialempfehlung: PA6/PA12 + PET-Geflechtschlauch
Eigenschaften: Abriebschutz + flexible Bündelung + hitzefest im Motorraum
Anwendungsbeispiel: Vor allem im KFZ-Bereich, z.B. im Motorraum werden Kabel im oft in PA6- oder PA12-Schläuchen kombiniert mit PET-Geflecht verlegt, da diese Lösung Abriebschutz bietet, Kabel flexibel bündelt und hohen Temperaturen standhält.

Öl- und Kraftstoffbereiche (Werkstätten, Aggregate, Hydraulik)
Materialempfehlung: NBR-Gummi oder PA12 ölbeständig
Eigenschaften: beste Beständigkeit gegen Öl, Diesel, Hydraulikflüssigkeiten
Anwendungsbeispiel: An Hydraulikaggregaten werden Leitungen in NBR-Gummi- oder PA12-ölbeständigen Schläuchen verlegt, da sie hervorragend gegen Öl, Diesel und Hydraulikflüssigkeiten geschützt sind und so Beschädigungen zuverlässig verhindern.

Vollständige EMV-Abschirmung
Materialempfehlung: Verzinnter Kupfergeflechtschlauch oder Edelstahlgeflecht
Eigenschaften: starke elektromagnetische Abschirmung
Anwendungsbeispiel: Für die EMV-Abschirmung von Steuer- und Datenleitungen in Industrieanlagen eignet sich ein verzinnter Kupfergeflechtschlauch oder Edelstahlgeflecht, da er eine starke elektromagnetische Abschirmung bietet und so Störungen zuverlässig verhindert.

Hochtemperatur (Motor, Abgasanlage, Industrieofen)
Materialempfehlung: Glasfaser-Silikon-Schlauch
Eigenschaften: Hohe Temperaturbeständigkeit (bis ca. 300°C)
Anwendungsbeispiel:Im Bereich von Industrieöfen werden Leitungen in Glasfaser-Silikon-Schläuchen verlegt, da sie extrem hohe Temperaturen  aushalten und so Kabel zuverlässig vor Hitzeeinwirkung schützen.

Büro, Heim, Prototypen und Labore
Materialempfehlung: PET-Geflechtschlauch oder Spiralschlauch
Eigenschaften: sehr flexibel, günstig, ideal zum Nachrüsten
Anwendungsbeispiel: Beim Aufbau eines Prüfstands für Automatisierungstechnik werden die Steuerleitungen in PET-Geflechts- oder Spiralschläuchen verlegt, da sie flexibel, günstig und einfach nachrüstbar sind.

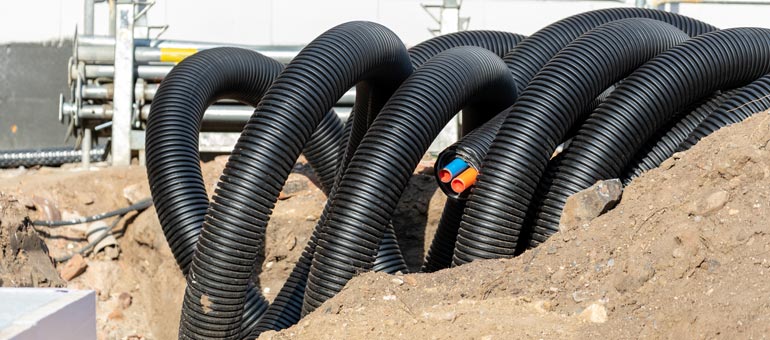

Erdverlegung
Materialempfehlung: HDPE Rohr glatt oder Wellrohr
Eigenschaften: druckstabil, feuchtigkeitsresistent, robust
Anwendungsbeispiel: Strom- oder Telekommunikationskabel, die dauerhaft vor mechanischer Belastung und Nässe geschützt werden müssen.

Definiton: ATEX-Kabelschutzschläuche

ATEX-Kabelschutzschläuche sind speziell entwickelte Kabelschutzsysteme für den Einsatz in explosionsgefährdeten Bereichen, wie sie z. B. in chemischen Anlagen, Lackierereien, Öl- und Gasindustrie oder in Silos vorkommen.
Der Name ATEX leitet sich von der europäischen Richtlinie für ATmosphères EXplosibles (= exlplosionsfähige Atmosphäre) ab, die Sicherheitsanforderungen für Geräte und Schutzsysteme in explosionsgefährdeten Zonen definiert.
Die ATEX-Zonen klassifizieren Bereiche nach Art, Häufigkeit und Dauer einer explosionsfähigen Atmosphäre:
Gas (G-Zonen): - Zone 0 (ständig) - Zone 1 (gelegentlich) - Zone 2 (selten)
Staub (D-Zonen):  - Zone 20 (ständig) - Zone 21 (gelegentlich) - Zone 22 (selten)ATEX-Kabelschutzschläuche müssen für die jeweilige Zone zertifiziert sein, um Kabel zuverlässig zu schützen und die Sicherheit in explosionsgefährdeten Bereichen zu gewährleisten.

Liste von ATEX-geeigneten Kabelschutzschläuchen

Hier ist eine Liste gängiger ATEX‑geeigneter Kabelschutzschläuche und -systeme, die speziell für den Einsatz in explosionsgefährdeten Bereichen (z. B. Zonen 1/2 für Gas und 21/22 für Staub) entwickelt wurden.

Geeignete Materialien für ATEX-Zonen:
- Polyamid PA12 schwer entflammbar (halogenfrei)
- Edelstahl-Wellrohre (für Gas- & Staub-Ex)
- Spezielle leitfähige (ESD) PA-Schläuche
- Ableitfähige PE/PP-Varianten für Staub-Ex

Kriterien für ATEX-Tauglichkeit:
- Oberflächenableitwiderstand < 10⁹ Ω - Keine Funkenbildung (antistatisch) - Temperaturbereich passend zur Zone - Mechanische Robustheit (besonders wichtig in Zone 1/21 und 0/20)

Typische ATEX-Einsatzorte:
In Tankstellen oder Raffinerien können jederzeit explosive Gase oder Dämpfe auftreten, z. B. Benzindämpfe an Zapfsäulen oder in Lagertanks. Hier werden ATEX-Kabelschutzschläuche eingesetzt, um Steuer- und Messleitungen zuverlässig vor Funken, Abrieb oder chemischer Einwirkung zu schützen und so Zündquellen in explosionsgefährdeten Bereichen zu vermeiden.   Weitere typische ATEX-Einsatzorte sind: - Mühlen, Silos, Getreidetechnik (Staubexplosion) - Lackierereien (explosive Dämpfe und Gase) - Chemieanlagen (explosive Gase und Chemikalien) - Batteriemontage (Wasserstoff- und Lösungsmitteldämpfe)

ATEX-Schutzschlauch-Typen:
- A12-AS (antistatisch) Wellrohr — Zone 2/22
- Edelstahl-Metallschlauch mit ATEX-Zulassung — Zone 1/21
- Ableitfähige PE-Rohre für Staub-Ex

9 Tipps zur Auswahl des richtigen Kabelschutzschlauchs

Die Wahl des passenden Kabelschutzschlauchs entscheidet über Sicherheit, Langlebigkeit und Funktionalität Ihrer Elektroinstallation. Jeder Einsatzbereich stellt unterschiedliche Anforderungen an Material, Flexibilität und Schutzklasse. Die folgenden Tipps helfen Ihnen, den richtigen Schlauch für jede Situation schnell und zuverlässig auszuwählen:
1. Einsatzbereich prüfen
Bestimmen Sie zuerst, ob der Schlauch innen, außen oder unterirdisch verlegt wird, und ob er beweglich oder fest installiert wird.
2. Mechanische Belastung berücksichtigen
Wählen Sie robuste Materialien (z. B. Metallschläuche oder PA6 / PA12), wenn Leitungen starkem Abrieb, Quetschungen oder Vibrationen ausgesetzt sind.
3. Chemische und physikalische Beständigkeit
Achten Sie in Werkstätten, Hydraulikbereichen oder Chemieanlagen darauf, dass die Kabelschläuche öl-, kraftstoff- oder chemikalienbeständig sind (z. B. NBR-Gummi, PA12).
4. Temperaturanforderungen beachten
Für heiße Umgebungen oder Motorräume wählen Sie am besten hitze- oder feuerbeständige Schläuche, z. B. Glasfaser-Silikon oder PA12.
5. UV- und Witterungsbeständigkeit
Ein weiterer wichtiger Faktor ist die UV- und Wetterbeständigkeit. Für die Außenverlegung eignen sich daher Kabelschläuche aus HDPE oder EPDM.
6. EMV- oder Funkschutz
Bei empfindlicher Elektronik verwenden Sie am besten geflochtene Metall- oder Kupferschläuche, und vermeiden damit elektromagnetische Störungen.
7. ATEX- oder explosionsgefährdete Bereiche
Für Ex-Bereiche nur ATEX-zertifizierte Kabelschutzschläuche einsetzen, passend zur Zone
8. Flexibilität und Nachrüstbarkeit
Bei häufig wechselnden Leitungen oder Prototypen greifen Sie besser zu PET-Geflechts- oder Spiralschläuche, da sie flexibel und einfach nachrüstbar sind.
9. Passende Verschraubungen und Zubehör
Stellen Sie außerdem sicher, dass Verschraubungen, Tüllen und Kantenschutz kompatibel sind und die Schutzklasse des Schlauchs nicht reduzieren.

Praktische Entscheidungshilfe zur Auswahl des richtigen Kabelschutzschlauch

Abschließend liefert Ihnen die folgende Tabelle alle Fakten auf einen Blick: Sie zeigt, welche Kabelschutzschläuche für welchen Einsatzbereich und welche Belastung geeignet sind und erleichtert Ihnen im Alltag die schnelle, praxisgerechte Auswahl.

Fazit: Darum sind Kabelschutzschläuche wichtig

Kabelschutzschläuche schützen Leitungen zuverlässig vor mechanischer Belastung, Chemikalien, Hitze, Feuchtigkeit, UV-Strahlung und elektromagnetischen Störungen. Die Wahl des richtigen Schlauchs hängt von Einsatzbereich, Material, Flexibilität und speziellen Anforderungen ab, nämlich von flexiblen Spiralschläuchen für Prototypen bis zu ATEX-zertifizierten Schläuchen für explosionsgefährdete Bereiche. Mit dem passenden Kabelschutzschlauch laufen Ihre Leitungen sicher, sauber und stressfrei – fast so, als hätten sie ihren eigenen Schutzengel an Bord.
