Inhaltsverzeichnis
- 5 Sicherheitsregeln
- Wichtige Normen für die Elektroinstallation in Deutschland
- Warum Normen in der Elektroinstallation wichtig sind
- Wichtigste Normen im Maschinenbau in Deutschland
- Elektrische Normen speziell für Maschinen
- VDE 0701-0702 – Wiederholungsprüfung elektrischer Geräte
- Zusammenfassung: Wichtigste Kernnormen
- Wie unterscheiden sich die Normen im europäischen Ausland?
- Maschinenbau – viel stärker vereinheitlicht durch EU-Recht
- EU-weit einheitliche Grundlage
- Für internationale Planung: Umsetzungsempfehlungen für Elektroinstallation und Maschinenbau
- Fazit:
Elektroinstallationen sind in Deutschland streng geregelt und das aus gutem Grund: Sicherheit, Qualität und Zuverlässigkeit stehen an erster Stelle. Besonders im Maschinenbau spielen Normen, Kennnormen und VDE - Vorschriften eine zentrale Rolle, um Mensch und Technik zu schützen. Wer die geltenden Sicherheitsregeln kennt und richtig anwendet, minimiert Risiken und erfüllt gleichzeitig alle rechtlichen Anforderungen. Dieser Ratgeber gibt Ihnen einen verständlichen Einstieg in die wichtigsten Normen und zeigt, worauf es in der Praxis ankommt.
5 Sicherheitsregeln
Die 5 Sicherheitsregeln sind grundlegende Regeln für sicheres Arbeiten an elektrischen Anlagen in Deutschland und sind in den VDE-Vorschriften (u. a. DIN VDE 0105-100) festgelegt. Sie müssen immer in dieser Reihenfolge angewendet werden:
Sichere Elektroarbeiten: Die 5 wichtigsten Regeln
1. Freischalten: Alle aktiven Leiter allpolig vom Netz trennen (z. B. Sicherungen raus, Leitungsschutzschalter ausschalten)
2. Gegen Wiedereinschalten sichern: Sicherstellen, dass niemand die Anlage unbeabsichtigt wieder einschaltet (z. B. Sperre, Hinweisschild „Nicht schalten – es wird gearbeitet“).
3. Spannungsfreiheit feststellen: Mit einem zweipoligen Spannungsprüfer prüfen, ob wirklich keine Spannung mehr anliegt.
4. Erden und kurzschließen: Anlage mit geeigneten Erdungs- und Kurzschließvorrichtungen sichern, damit keine gefährliche Spannung entstehen kann.
5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken: Nicht freischaltbare Teile isolieren oder abschranken, um unbeabsichtigtes Berühren zu verhindern.
Diese fünf Sicherheitsregeln bilden die Grundlage für normgerechtes und sicheres Arbeiten an elektrischen Anlagen und sind ein zentraler Bestandteil der Normen und Kennnormen im Bereich Elektroinstallation und Maschinenbau.
Wichtige Normen für die Elektroinstallation in Deutschland
Wie bereits erwähnt sorgen in Deutschland umfangreiche Normen für Sicherheit und Qualität in der Elektroinstallation. Zu den wichtigsten Regelgebern zählen DIN, VDE und ISO/IEC. Nachfolgend finden Sie die wichtigsten Normen und Regelwerke auf einem Blick.
1. DIN VDE 0100 – Errichten von Niederspannungsanlagen
Die DIN VDE 0100 ist eine umfangreiche Normenreihe für das Errichten von Niederspannungsanlagen bis 1000 V AC bzw. 1500 V DC.
Sie beschreibt die technischen Anforderungen, damit elektrische Anlagen sicher funktionieren und Menschen geschützt werden.
Zu den wichtigsten Teilen der umfangreichen Normenreihe zählen:
- VDE 0100-410: Schutz gegen elektrischen Schlag-
- VDE 0100-420: Schutz gegen thermische Auswirkungen (Brand)
- VDE 0100-430: Schutz gegen Überströme
- VDE 0100-520: Auswahl/Installation elektrischer Betriebsmittel
- VDE 0100-540: Erdung, Schutzleiter
- VDE 0100-600: Prüfungen von Elektroinstallationen
2. DIN VDE 0105 – Betrieb elektrischer Anlagen
Die DIN VDE 0105 legt die Regeln für den sicheren Betrieb, die Bedienung, Überwachung und Instandhaltung elektrischer Anlagen fest. Sie beschreibt organisatorische und technische Maßnahmen, um Gefahren für Personen und Sachwerte zu vermeiden, und richtet sich vor allem an Elektrofachkräfte und elektrotechnisch unterwiesene Personen.
Ein zentraler Bestandteil der Norm sind die 5 Sicherheitsregeln, die bei Arbeiten an elektrischen Anlagen einzuhalten sind.
3. DIN VDE 0298 – Strombelastbarkeit von Kabeln und Leitungen
Die DIN VDE 0298 legt die zulässige Strombelastbarkeit von Kabeln und Leitungen fest und definiert die Rahmenbedingungen für deren sichere Auswahl und Verlegung in elektrischen Anlagen.
4. DIN VDE 0185-305 – Blitzschutz
Diese Norm beschreibt vorrangig die Planung, Errichtung und Prüfung von Blitzschutzsystemen und dient dem Schutz von Personen, Gebäuden und elektrischen Anlagen vor den Auswirkungen von Blitzeinschlägen.
5. TAB (Technische Anschlussbedingungen)
Die TAB (Kurzform von: Technischen Anschlussbedingungen) regeln die technischen Anforderungen für den Anschluss elektrischer Anlagen an das öffentliche Stromnetz und werden von den jeweiligen Netzbetreibern in Deutschland vorgegeben.
6. DIN 18015 – Elektrische Anlagen in Wohngebäuden
Die Planung, Errichtung und Ausstattung elektrischer Anlagen in Wohngebäuden sind in der DIN 18015 festgelegt, die auch Mindestanforderungen für Sicherheit, Funktionalität und Komfort definiert.
7. VDE-AR-N 4100 / 4105 – Anschlussregeln
Die VDE-AR-N 4100 und 4105 legen die technischen Anschlussregeln für Kundenanlagen am Niederspannungsnetz fest und definieren Anforderungen an Planung, Betrieb und Sicherheit von dezentralen Erzeugungsanlagen und Verbrauchsanlagen in Deutschland. Dazu einige Beispiele, bei denen die Richtlinien wichtig sind:
- Photovoltaikanlagen auf Wohn- und Gewerbedächern
- Kleinwindkraftanlagen
- Elektroautos / Wallbox-Ladestationen
- Notstrom- und Inselanlagen
- Batteriespeicher (Heimspeicher, Gewerbespeicher)
- Gewerbliche Produktionsanlagen mit eigener Energieerzeugung
Warum Normen in der Elektroinstallation wichtig sind
Normen in der Elektroinstallation sorgen dafür, dass Arbeiten sicher, effizient und zuverlässig ausgeführt werden. Sie legen verbindliche Anforderungen an Planung, Ausführung, Betrieb und Wartung elektrischer Anlagen fest und minimieren damit Risiken für Personen und Sachwerte. Wichtige Regelwerke in Deutschland sind unter anderem DIN-Normen, VDE-Vorschriften, TAB (Technische Anschlussbedingungen) sowie spezifische Normen wie DIN VDE 0105 für den Betrieb elektrischer Anlagen, DIN VDE 0298 zur Strombelastbarkeit von Leitungen oder DIN VDE 0185-305 für Blitzschutz. Sie bilden die Grundlage für eine normgerechte Elektroinstallation, gewährleisten die Einhaltung gesetzlicher Vorschriften und fördern Qualität, Sicherheit und Verlässlichkeit in privaten, gewerblichen und industriellen Anlagen.
Wichtigste Normen im Maschinenbau in Deutschland
Auch im Maschinenbau bilden Normen für Sicherheit und Konstruktion die Grundlage für zuverlässige, regelkonforme Anlagen. Sie sorgen für Sicherheit, Qualität und Effizienz und legen Anforderungen an Konstruktion, Betrieb und Wartung von Maschinen fest.
1. Maschinenrichtlinie 2006/42/EG (zukünftig Maschinenverordnung 2023/1230)
Die Maschinenrichtlinie 2006/42/EG legt die grundlegenden Sicherheits- und Gesundheitsanforderungen für Maschinen fest, die in der Europäischen Union in Verkehr gebracht oder in Betrieb genommen werden. Sie regelt die CE-Kennzeichnung, Risikobewertung, Konformitätsbewertung und die Pflichten von Herstellern, um den Schutz von Personen, Tieren und Sachwerten zu gewährleisten.
Die zukünftige Maschinenverordnung 2023/1230 setzt diese Anforderungen noch konkreter um und präzisiert unter anderem Regeln für digitale Schnittstellen, autonome Maschinen und neue Sicherheitstechnologien.
2. DIN EN ISO 12100 – Risikobeurteilung und Risikominderung
Diese legt die Grundlagen für die Risikobeurteilung und Risikominderung bei Maschinen fest. Sie beschreibt ein systematisches Vorgehen zur Identifikation von Gefahren, Bewertung der Risiken und Ableitung geeigneter Schutzmaßnahmen, um die Sicherheit von Personen während Konstruktion, Betrieb und Wartung von Maschinen zu gewährleisten.
3. DIN EN ISO 13849 – Sicherheit von Maschinen – Sicherheitsbezogene Teile von Steuerungen
Die DIN EN ISO 13849 behandelt die Sicherheit von Maschinen und spezifiziert Anforderungen an sicherheitsbezogene Teile von Steuerungen. Die Norm legt fest, wie Steuerungssysteme gestaltet, bewertet und geprüft werden müssen, um Risiken zu minimieren und die Funktionssicherheit kritischer Sicherheitsfunktionen zuverlässig zu gewährleisten.
4. DIN EN 60204-1 (VDE 0113-1) – Elektrische Ausrüstung von Maschinen
Fokus der DIN EN 60204-1 (VDE 0113-1) sind die Anforderungen an die elektrische Ausrüstung von Maschinen. Sie behandelt Sicherheit, Aufbau, Schutzmaßnahmen, Steuerungen, Betriebsmittel und Prüfungen, um einen sicheren Betrieb von Maschinen und den Schutz von Personen zu gewährleisten.
5. DIN EN ISO 14120 – Schutz von Maschinen (Schutzeinrichtungen)
Die DIN EN ISO 14120 legt Anforderungen an Schutzeinrichtungen von Maschinen fest. Sie definiert Gestaltung, Abstände, Befestigung und Kennzeichnung von Schutzvorrichtungen, um Personen vor Gefahren durch bewegliche Teile oder andere Maschinenrisiken wirksam zu schützen.
6. DIN EN ISO 13850 – Not-Halt
In der DIN EN ISO 13850 werden sämtliche Anforderungen an den Not-Halt von Maschinen beschrieben. Die Norm regelt, wie Not-Halt-Einrichtungen gestaltet, angeordnet und gekennzeichnet werden müssen, damit Maschinen im Gefahrenfall schnell und zuverlässig abgeschaltet werden können, um Personen und Anlagen zu schützen.
7. DIN EN ISO 13855 – Positionierung von Schutzeinrichtungen (Abstände, Sicherheitszonen)
Ziel der DIN EN ISO 13855 ist es festzulegen, wie Schutzeinrichtungen an Maschinen zu positionieren sind. Durch die richtige Platzierung in Abhängigkeit von Annäherungsgeschwindigkeiten, Reichweiten und Bewegungsabläufen wird sichergestellt, dass Personen zuverlässig vor Gefährdungsstellen geschützt werden.
Elektrische Normen speziell für Maschinen
Elektrische Normen im Maschinenbau sorgen dafür, dass Anlagen sicher, zuverlässig und effizient arbeiten. Sie definieren grundlegende Anforderungen an Schutzmaßnahmen, Steuerungen und Prüfungen und helfen, Risiken für Personen und Geräte zu minimieren. Dazu ein praktisches Beispiel: Werden die Normen für elektrische Schaltgerätekombinationen eingehalten, lässt sich ein Kurzschluss in der Steuerung frühzeitig erkennen und die Maschine sicher abschalten. Sowohl Mitarbeiter als auch die Anlage werden geschützt. Welche Regelwerke die Basis bilden erfahren Sie nachfolgend.
DIN EN 61439 – Niederspannungs-Schaltgerätekombinationen
Die DIN EN 61439 legt die Anforderungen an Niederspannungs-Schaltgerätekombinationen fest. Sie definiert Sicherheit, Schutz, elektrische Eigenschaften und Prüfverfahren, um einen zuverlässigen Betrieb und den Schutz von Personen und Anlagen zu gewährleisten.
IEC 61800-5-1 – elektrische Antriebssysteme
Die Norm regelt die Sicherheitsanforderungen für elektrische Antriebssysteme. Sie behandelt unter anderem Schutz gegen elektrischen Schlag, thermische Risiken und mechanische Gefahren, um einen sicheren Betrieb von Antrieben in Maschinen und Anlagen zu gewährleisten.
VDE 0701-0702 – Wiederholungsprüfung elektrischer Geräte
Nach Reparaturen oder über längere Nutzungszeiträume müssen elektrische Geräte regelmäßig überprüft werden, um sicherzustellen, dass sie weiterhin sicher betrieben werden können und keine Gefährdungen wie Stromschlag oder Kurzschluss bestehen. Die Norm, welche die Prüfungen nach Reparatur sowie die Wiederholungsprüfungen und die dazugehörigen Prüfverfahren festlegt, ist die DIN VDE 0701-0702.
Zusammenfassung: Wichtigste Kernnormen
Für Elektriker und Fachkräfte in der Hausinstallation bilden die VDE-Richtlinien zur Elektroinstallation sowie weitere Vorschriften die Grundlage für sicheres und normgerechtes Arbeiten. Normen für die Elektroinstallation wie die DIN VDE 0105 (Betrieb elektrischer Anlagen), DIN VDE 0298 (Strombelastbarkeit von Leitungen) und DIN VDE 0185-305 (Blitzschutz) definieren die Anforderungen an Planung, Ausführung und Wartung elektrischer Anlagen. Ergänzt werden diese durch die Technischen Anschlussbedingungen (TAB) der Netzbetreiber, welche den ordnungsgemäßen Anschluss an das öffentliche Stromnetz regeln. Die Einhaltung dieser Kernnormen stellt sicher, dass Hausinstallationen zuverlässig, effizient und vor allem sicher für Anwender und Bewohner betrieben werden können.
Die wichtigsten Kernnormen in den Bereichen Elektroinstallation und Maschinenbau
| BEREICH | NORMEN |
|---|---|
| Elektroinstallation | DIN VDE 0100, VDE 0105, VDE 0185, VDE-AR-N 4100/4105, DIN 18015 |
| Maschinenbau | 2006/42/EG (CE), ISO 12100, ISO 13849, EN 60204-1 (VDE 0113-1), EN 61439 |
Tabelle: Wichtigste Normen
Wie unterscheiden sich die Normen im europäischen Ausland?
Normen und Standards können innerhalb Europas stark variieren, da jedes Land eigene gesetzliche Vorgaben, technische Richtlinien und Prüfkriterien festlegt. Obwohl die Europäische Union harmonisierte Normen (EN-Normen) fördert, bestehen weiterhin nationale Unterschiede in der Umsetzung, im Anwendungsbereich und in den Kontrollverfahren. Die wichtigsten Fakten dazu sind:
1. Elektroinstallation – große nationale Unterschiede trotz EU-Harmonisierung
In Europa gilt meist 230/400 V, 50 Hz. Die HD 60364 harmonisiert die Elektroinstallationsnormen, doch jedes Land setzt sie national um. Deshalb gibt es Unterschiede bei Schutzmaßnahmen (RCD, Leitungsschutz), Leitungsfarben, Installationspraktiken und Abnahmevorschriften.
Typische nationale Normen auf Basis von HD 60364
Jedes Land setzt die europäische Basisnorm HD 60364 national um:- Deutschland: DIN VDE 0100 - Frankreich: NF C 15-100 - Italien: CEI 64-8 - Niederlande: NEN 1010 - Spanien: UNE-HD 60364 - UK und Irland: BS 7671 (IET Wiring Regulations)
Die Grundprinzipien wie Schutzmaßnahmen, Leitungsdimensionierung und Prüfungen sind ähnlich, es gibt jedoch nationale Besonderheiten, die unbedingt beachtet werden sollten.
Wichtige Unterschiede in der Elektroinstallation zwischen den Ländern
Die Unterschiede betreffen unter anderem Stecksysteme, Schutzmaßnahmen, Netzsysteme, Prüfverfahren sowie die Ausführung elektrischer Anlagen. Hier ein Überblick:
a) Steckersysteme & Schutzleiter

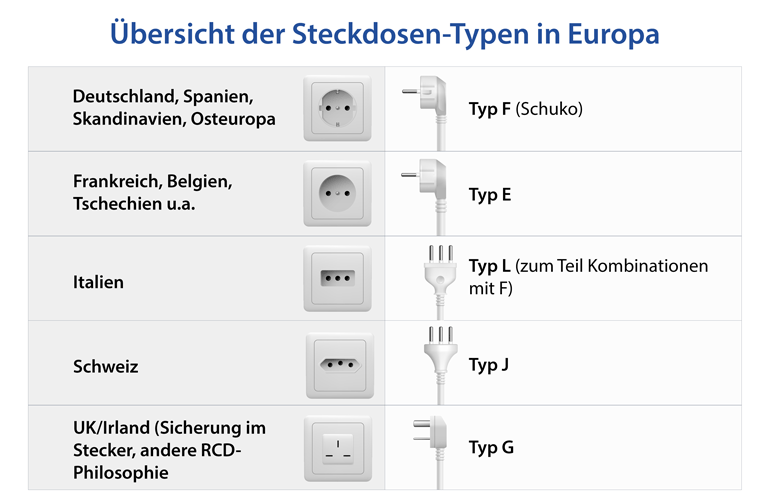

In Europa gibt es beispielsweise verschiedene Steckersysteme und Schutzleiterlösungen, die sich in Form, Absicherung und RCD-Einsatz unterscheiden.
| Deutschland, Spanien, Skandinavien, Osteuropa: | Typ F (Schuko) |
| Frankreich, Belgien, Tschechien u. a.: | Typ E |
| Italien: | Typ L (zum Teil Kombinationen mit F) |
| Schweiz: | Typ J |
| UK/Irland (Sicherung im Stecker, andere RCD-Philosophie): | Typ G |
Tabelle: Unterschiede EU Stecker
Auswirkung: Diese Unterschiede beeinflussen die Gerätekompatibilität, den Einsatz von Adaptern und die Planung von Steckdosenkreisen.
b) Netzsysteme (TT / TN-C / TN-S)
| Frankreich / Belgien / Teile von Spanien: | stark verbreitetes TT-System |
| Deutschland / Österreich / viele nordische Länder: | häufig TN-C-S (PEN-Aufteilung im Hausanschluss) |
| UK: | je nach Region TN-S, TN-C-S oder TT |
Tabelle: Unterschiede Netzsysteme
Die unterschiedlichen Netzsysteme in Europa beeinflussen entscheidend die erforderlichen Schutzmaßnahmen bei elektrischen Anlagen und Geräten:
- Andere Auslegung der Erdungsanlage:
In Europa unterscheiden sich die Netzsysteme in der Art der Erdung, wodurch Schutzleiter und Neutralleiter unterschiedlich verbunden sind und die Sicherheit bei Fehlerströmen beeinflusst wird.
- RCD-Pflicht:
In TT-Systemen ist der Einsatz von Fehlerstrom-Schutzeinrichtungen (RCDs) zwingend notwendig.
Nicht zuverlässig gewährleistet, ohne RCD im TT-System, ist eine automatische Abschaltung, was bei Körperschluss wegen des falschen Erdungswiderstands zu lebensgefährlichen Spannungen an Gehäusen führen kann.
- Andere Auslösebedingungen sowie Schleifenimpedanzen:
Unterschiedliche Netzarten führen zu unterschiedlichen Schleifenimpedanzen, sodass in TT-Systemen RCDs nötig sind, während in TN-Systemen meist die Sicherungen ausreichen.
c) Installationsphilosophie
Innerhalb Europas unterscheiden sich die Installationsphilosophien erheblich, insbesondere bei der Auslegung von Steckdosenkreisen, dem Einsatz von Leitungsschutzschaltern und RCDs sowie der Erdung und den Auslösebedingungen der Schutzgeräte.
Deutschland:
- RCD-Schutz für alle Steckdosen ≤ bis 32 A in Neuanlagen ist Standard
- Häufig mehrere Räume pro Stromkreis, z. B. 16 A Absicherung, Leitungen 1,5–2,5 mm²
- Viele eigene Detailregeln, z. B. Installationszonen, DIN 18015 (Planung von Wohnungsinstallationen)
Frankreich (NF C 15-100):
- Sehr stark definierte Mindestanzahl von Steckdosen und Stromkreisen je Raum
- Häufig mehr Stromkreise, aber mit niedrigerer Absicherung (z. B. 16 A für Steckdosen, 20 A für Küchen oder spez. Verbraucher) - TT-System -> konsequenter Einsatz von RCDs für Personenschutz
UK (BS 7671):
- Charakteristisch für UK sind Ring Circuits mit 32 A - Farbcodes: früher rot/gelb/blau, heute EU-konform: braun/blau/grün-gelb (deshalb besondere Aufmerksamkeit bei Altanlagen nötig!) - Dokumentation, Zertifikate und planmäßige Inspektionen (Periodic Inspection) haben besonders hohe Priorität
Skandinavien:
- Generell hoher Sicherheitsstandard, früh flächendeckende RCD-Pflicht
- Viel Holzbau und daraus resuliteren besonders strenge Brandschutzanforderungen bei Kabelverlegung, oft doppelt isolierte Leitungen oder Abstand zu brennbarem Material
d) Kabel- und Leitungstypen sowie Verlegearten
Bei der Elektroinstallation orientieren sich alle europäischen Länder an den übergeordneten IEC- und CENELEC-Normen. Dennoch gibt es nationale Unterschiede, die Planer und Installateure beachten sollten: - Die Bezeichnungen der Leitungen variieren – etwa NYM-J in Deutschland oder H05VV-F in anderen Ländern. - Auch die zulässigen Verlegearten, Mindestquerschnitte und Absicherungen können leicht abweichen.- Darüber hinaus können die Brandschutzanforderungen je nach Land strenger sein, insbesondere bei speziellen Objekten wie Tunneln oder Hochhäusern, wo halogenfreie, raucharme oder feuerbeständige Leitungen vorgeschrieben sein können.
Ein sorgfältiger Vergleich der nationalen Vorschriften ist daher entscheidend, um sowohl Sicherheit als auch Normenkonformität zu gewährleisten.
Maschinenbau – viel stärker vereinheitlicht durch EU-Recht
Im Maschinenbau sind Vorschriften und Sicherheitsstandards durch EU-Richtlinien stark harmonisiert, sodass Konstruktion, elektrische Ausrüstung und Sicherheit in den meisten Ländern weitgehend einheitlich geregelt sind.
EU-weit einheitliche Grundlage
Maschinenrichtlinie 2006/42/EG (bald ersetzt durch EU-Maschinenverordnung 2023/1230)
Für Maschinen in der EU und im EWR gilt ein einheitliches Prinzip: Die CE-Kennzeichnung signalisiert die Konformität mit den geltenden Sicherheitsanforderungen. Grundlage hierfür sind harmonisierte Normen, wie beispielsweise:
EN ISO 12100 – Risikobeurteilung
EN ISO 13849 – Sicherheitssteuerungen
EN 60204-1 – Elektrische Ausrüstung von Maschinen
EN ISO 14120, 13850, 13855 – Schutzvorrichtungen und Not-Aus Eine Maschine, die korrekt nach diesen Normen entwickelt und CE-gekennzeichnet ist, darf rechtlich einheitlich im gesamten EWR in Verkehr gebracht werden.
Abweichungen in Vorschriften und Umsetzung
Bei Inbetriebnahme und Betrieb von Maschinen in Europa müssen neben den EU-Vorgaben nationale Besonderheiten beachtet werden. Dazu zählen rechtliche, technische und organisatorische Anforderungen, insbesondere in vier Bereichen: Arbeitsschutz und Prüfpflichten, sprachliche und dokumentarische Vorgaben, elektrische Ausführung und Anschlussbedingungen sowie branchenspezifische Regelungen. Im Folgenden werden diese Unterschiede übersichtlich dargestellt.
a) Arbeitsschutz & Prüfpflichten
Nationale Gesetze und Vorschriften (z. B. BetrSichV, ArbSchG, DGUV in DE) bestimmen Prüfintervalle und Betreiberpflichten. Maschine selbst gleich, Abnahme und Dokumentation können länderspezifisch variieren.
- UK/Irland: abweichende Not-Aus-Philosophie
- Skandinavien: hohe Sicherheits- und Ergonomie-Anforderungen
- Schweiz: EU-Regeln mit eigenen Übergangsfristen
b) Sprachen & Dokumentation:
Betriebsanleitungen, Warnhinweise und Schilder müssen in der Amtssprache vorliegen; teils mehrsprachig für mehrere Länder.
c) Elektrische Ausführung & Netz
Anschluss an TN-S, TN-C-S oder TT; nationale Anforderungen an Kurzschlussstrom, Schutzmaßnahmen und Erdung beachten. Lösung oft über breit tolerante Netzteile und klare Anschlussvorgaben.
d) Branchen- & Länder-Spezifika:
| UK / Irland: | Abweichende Praxis bei Schutzkleinspannung und Not-Aus-Philosophie | Normgrundlagen bleiben europäisch harmonisiert |
| Skandinavien: | Besonders hohe Anforderungen an Sicherheit und Ergonomie | Meist Werksstandards großer Unternehmen, keine gesetzlichen Vorgaben |
| Schweiz / EWR (nicht EU): | Übernimmt viele EU-Regeln, teilweise eigene Übergangsfristen und Formalien | Anpassungen in Umsetzung, formale Unterschiede |
Tabelle: Branchen Länder Spezifika
Für internationale Planung: Umsetzungsempfehlungen für Elektroinstallation und Maschinenbau
Wenn Sie international in Europa arbeiten oder Anlagen und Maschinen planen, ergeben sich folgende Empfehlungen:
In der Elektroinstallation (Gebäude):
Immer die nationale Norm des Ziellandes berücksichtigen (z. B. BS 7671, NF C 15-100, DIN VDE 0100, NEN 1010)
Besonderes Augenmerk auf:
- Steckdosensystem & Schutzleiter
- Netzsystem (TT vs. TN-C-S)
- RCD-Pflichten, Kurzschluss- und Erdungsbedingungen
- Brandschutz (Leitungstypen, Fluchtwege, Holzbauten)
Beispiel: Elektroinstallation in einem europäischen Wohnhaus:
Ein Elektriker installiert Steckdosen in einem Ferienhaus in Frankreich. Er muss die NF C 15-100 beachten, das TT-Netzsystem berücksichtigen und RCDs einsetzen. Außerdem prüft er Kurzschluss- und Erdungsbedingungen und verwendet halogenfreie Leitungen wegen der Holzbauweise. So entspricht die Elektroinstallation den Vorschriften und gilt als sicher, auch wenn sie sich in Details von einer deutschen Installation unterscheidet.
Im Maschinenbau:
Konstruktion möglichst nach harmonisierten EN-/ISO-Normen auslegen, um in ganz Europa gut aufgestellt zu sein.
Zusätzlich beachten:
- Sprachen für Dokumentation & Kennzeichnung
- Landesspezifische Betreiber- und Prüfpflichte
- Netzsystem und Anschlussbedingungen im jeweiligen Zielland
Beispiel: Praxisbeispiel Maschinenbau in der Schreinerei
Eine Schreinerei in Deutschland kauft eine CNC-Maschine aus Italien. Die Maschine ist nach harmonisierten EN-/ISO-Normen konstruiert und mit CE-Kennzeichnung versehen, sodass sie grundsätzlich europaweit einsetzbar ist. Für den sicheren Betrieb achtet die Schreinerei zusätzlich auf deutschsprachige Betriebsanleitungen, die Anpassung an das TN-S-Netz sowie die Einhaltung nationaler Prüf- und Betreiberpflichten. So kann die Maschine sicher betrieben werden, auch wenn die Dokumentation und Anschlussbedingungen an das deutsche Recht angepasst wurden.
Fazit:
Steckdosen, Elektroinstallation und Maschinenbau richtig einsetzen
Die Einhaltung von Normen und Vorschriften ist sowohl in der Elektroinstallation von Gebäuden als auch im Maschinenbau unerlässlich. Ob im eigenen Haus, in der Schreinerei oder bei der Planung von Industrieanlagen, besonders bei Steckdosen und Schutzmaßnahmen zeigt sich, wie wichtig eine sorgfältige Umsetzung der nationalen Regeln ist. Gleichzeitig sollten Sie die Unterschiede zu anderen europäischen Ländern kennen, um Maschinen und Installationen sicher und normgerecht zu betreiben. Wer die geltenden Vorschriften beachtet und die grundlegenden Sicherheitsregeln konsequent anwendet, sorgt für Sicherheit, Rechtssicherheit und langlebige Anlagen.
