Câble en caoutchouc pour raccordement d’appareils
Le câble en caoutchouc est une désignation courante des câbles d’appareils, car ils sont généralement recouverts d’une gaine en caoutchouc. De tels câbles sont utilisés, comme leur nom l’indique, pour le raccordement d’appareils électriques.
Les propriétés d’un câble en caoutchouc peuvent varier. Les câbles en caoutchouc se distinguent par des propriétés comme un faible niveau d’inflammabilité, la résistance à l’huile et à la graisse ainsi que la résistance aux acides, aux rayons UV, aux températures élevées et basses.
Types standard répandus de câbles sous gaine an caoutchouc

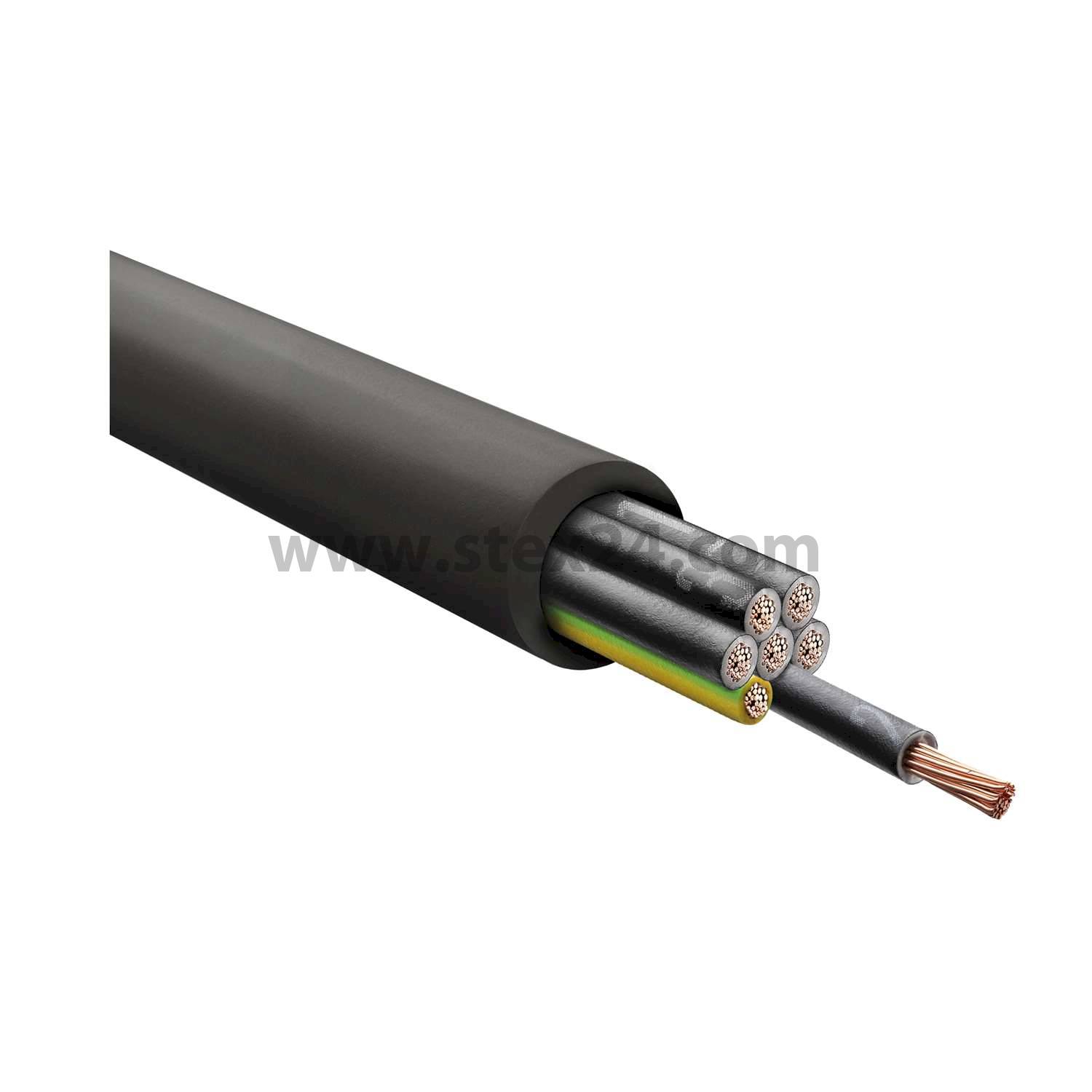

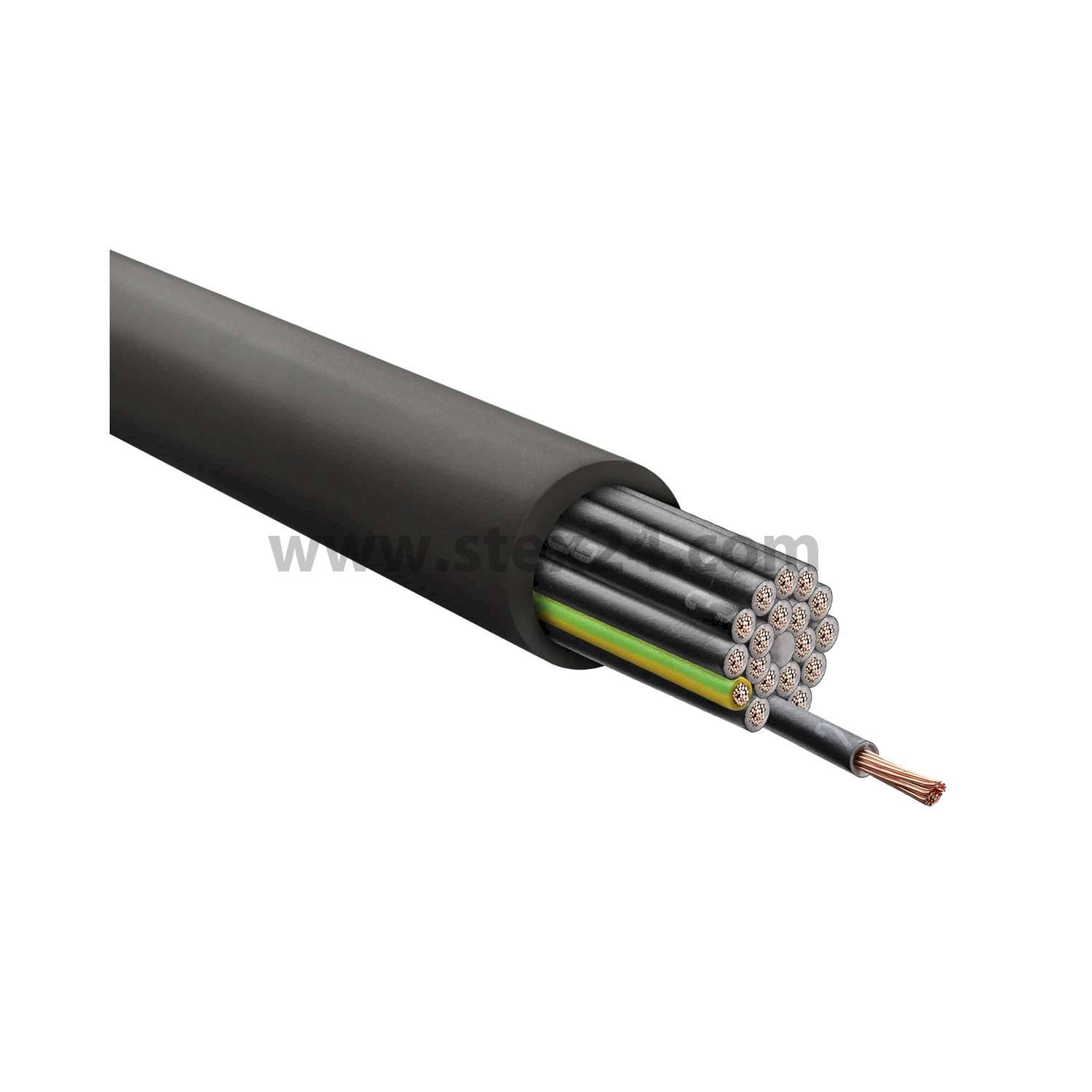

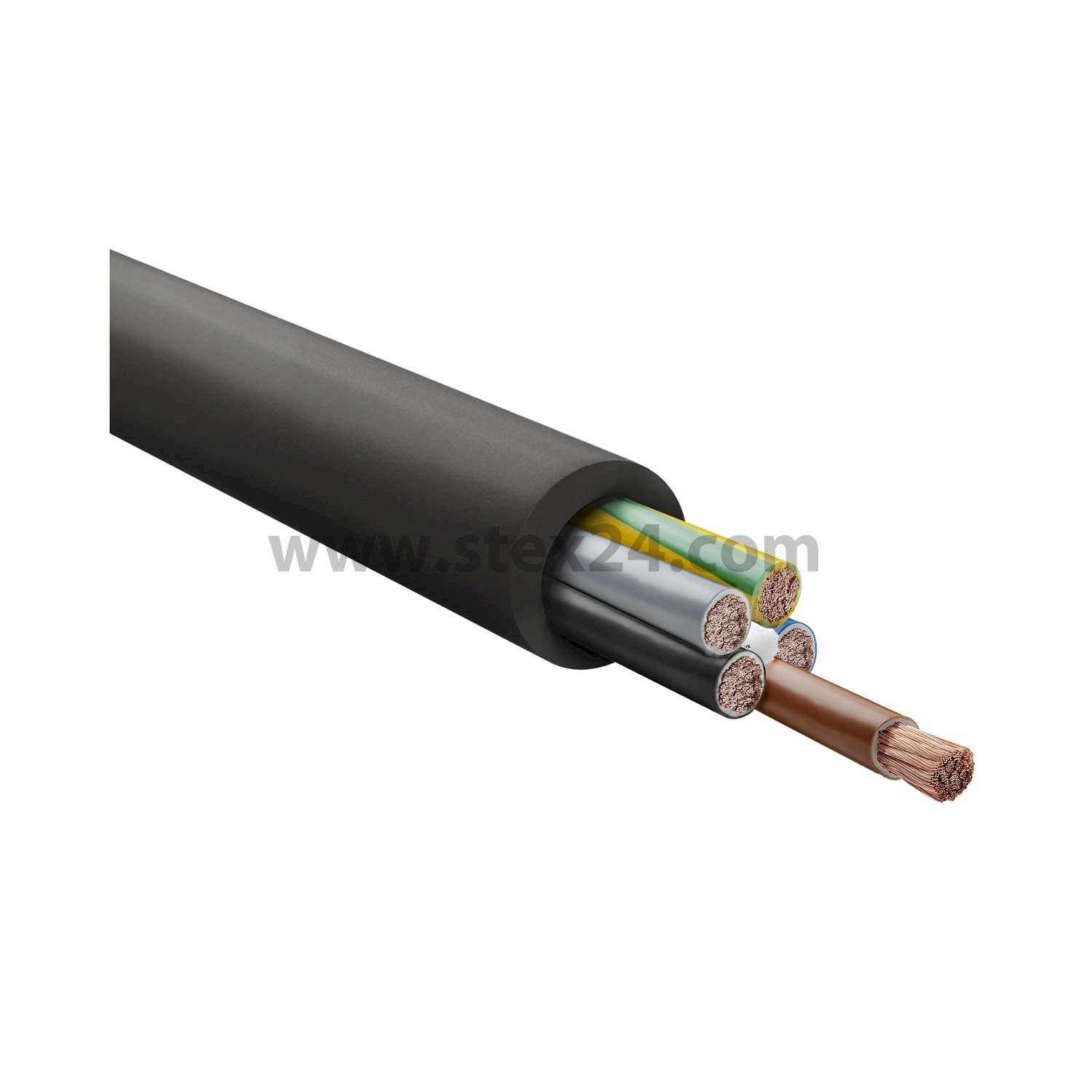

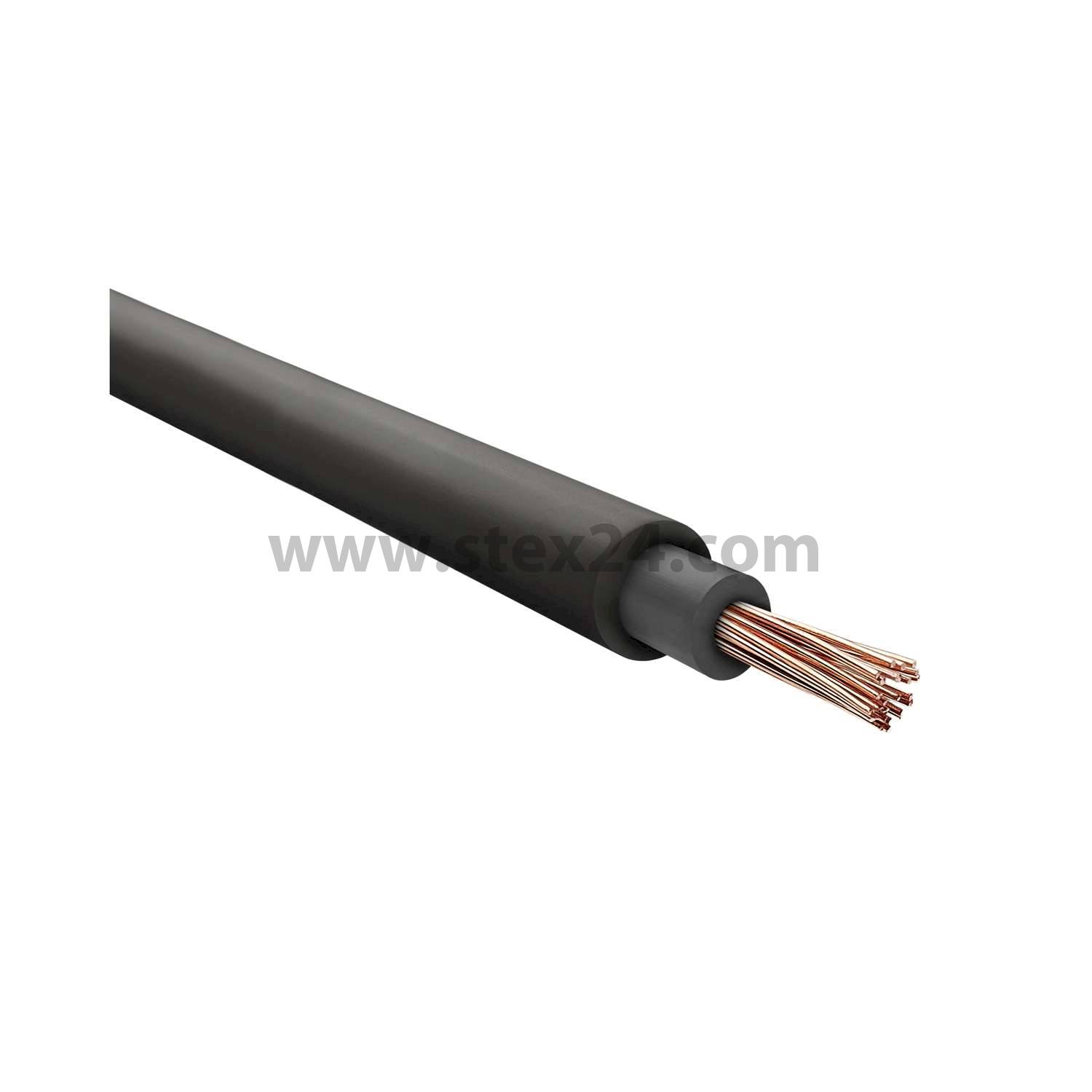

La désignation de câble sous gaine en caoutchouc s’applique à quelques types de câbles particulièrement robustes revêtus d’une gaine en caoutchouc. Parmi eux, le câble sous gaine en caoutchouc H05RN-F (300/500 V) et H07RN-F (450/500 V). Notamment le câble H07RN-F est entièrement étanche à l’eau et approprié pour une pose souterraine. Ce tuyau est résistant à la graisse, à l’huile, à l’exposition directe aux UV et à des sollicitations mécaniques moyennes. De tels câbles sont utilisés pour l’installation de chantiers, sur des sites d’exploitation ainsi que pour le raccordement de moteurs, d’appareils et de machines lourds.
Le câble en caoutchouc H05RN-F convient également pour une utilisation à l’extérieur, mais il est conçu pour des sollicitations mécaniques moindres. Il peut être utilisé par exemple pour raccorder des outils de jardinage.
Câbles sous gaine en caoutchouc pour le bâtiment et l’industrie

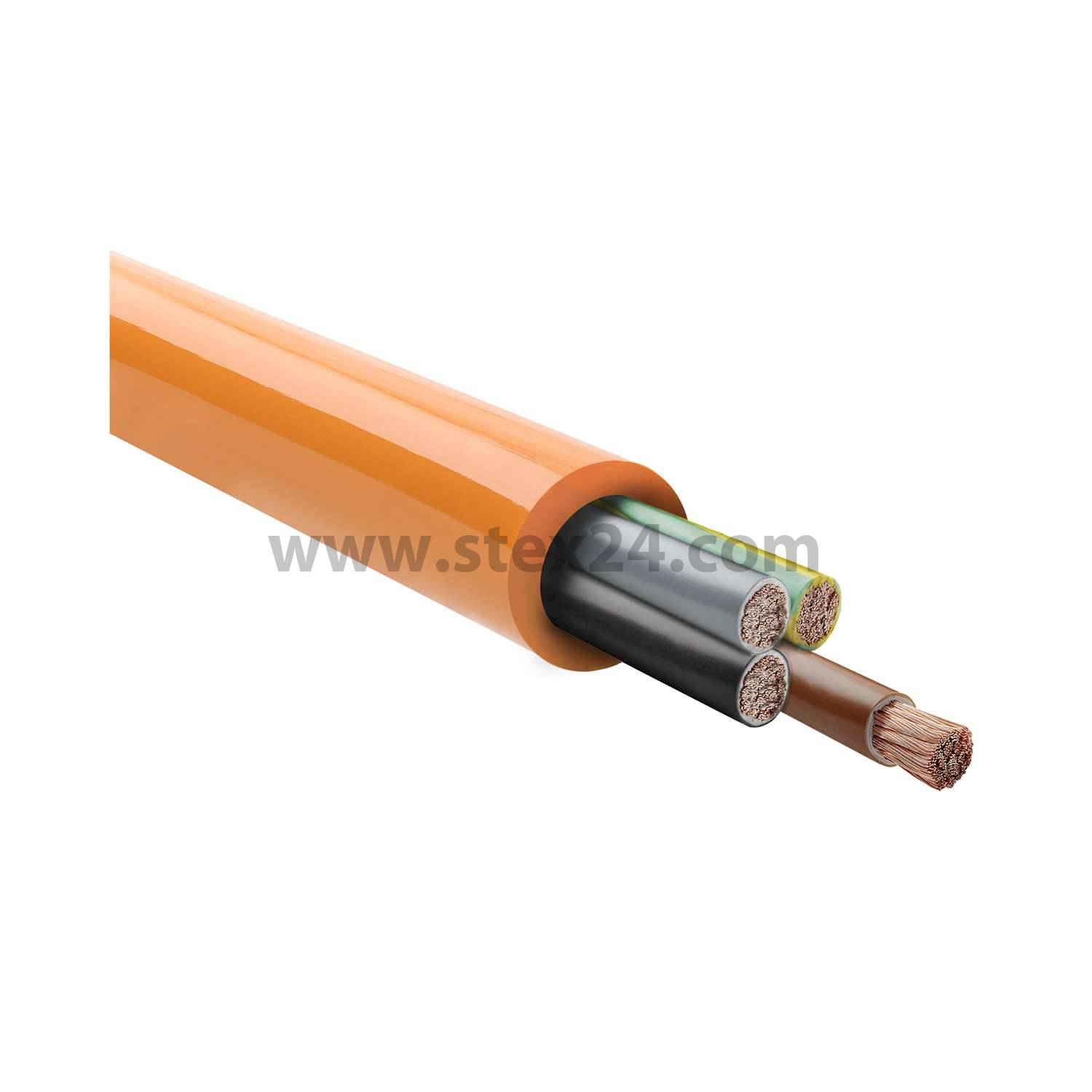

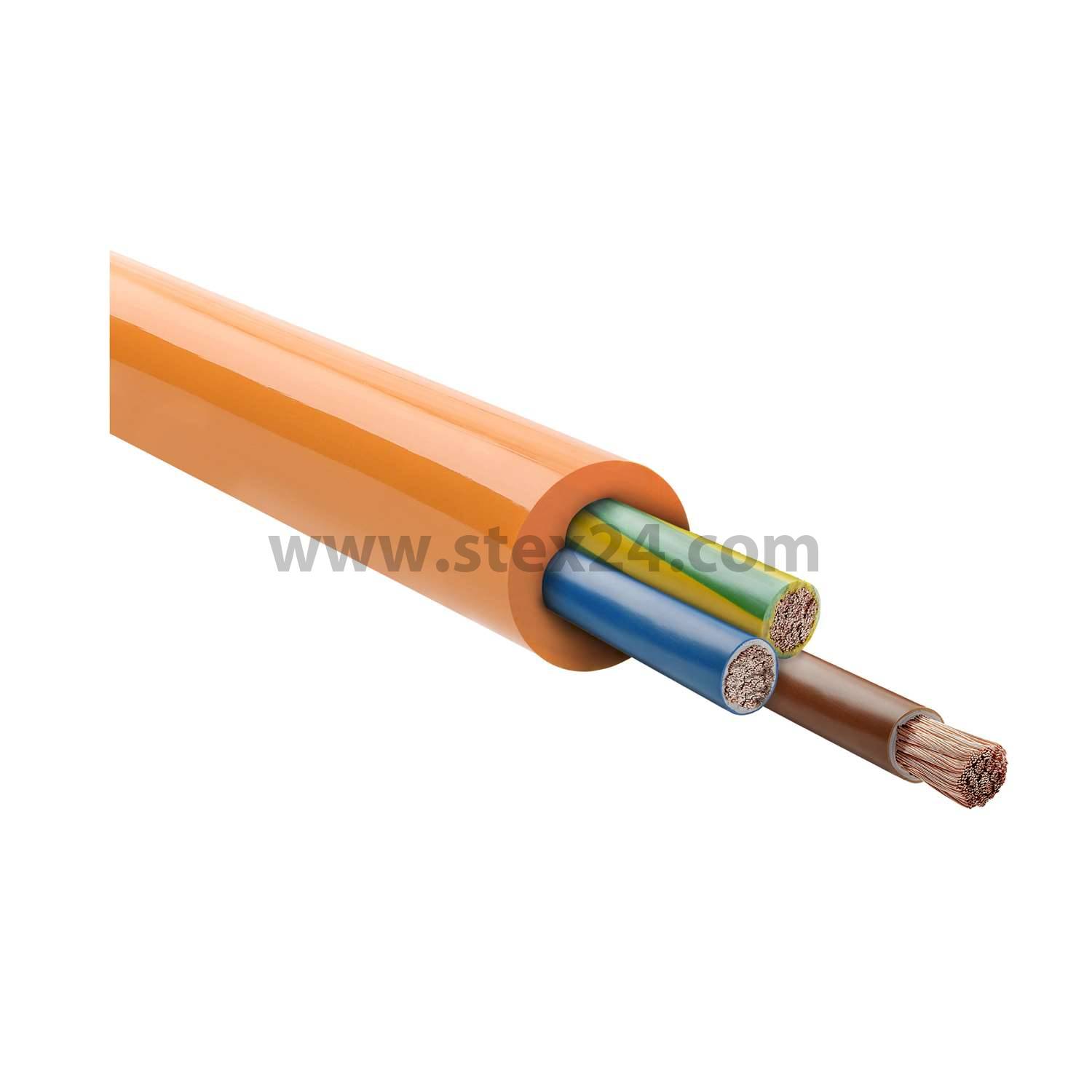

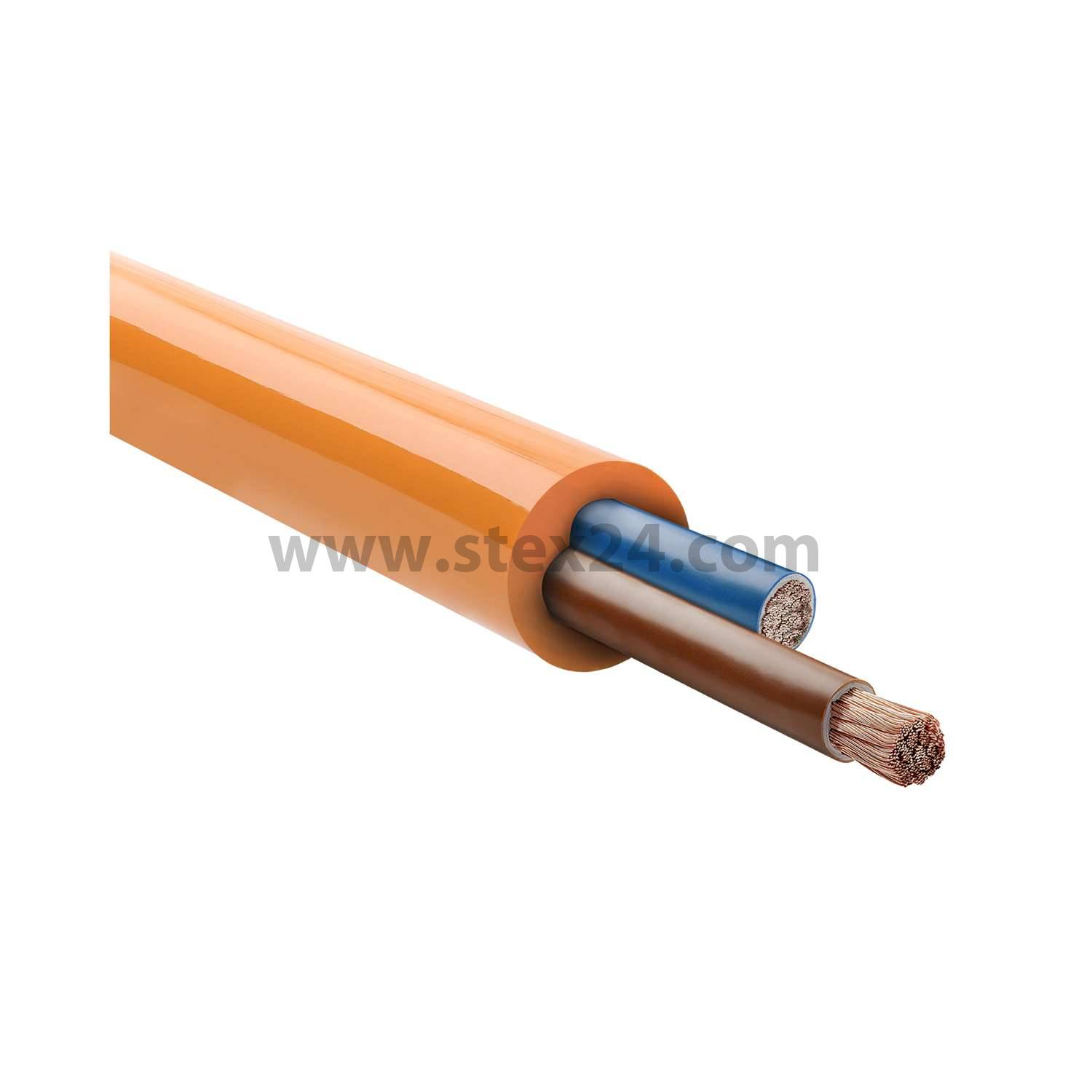

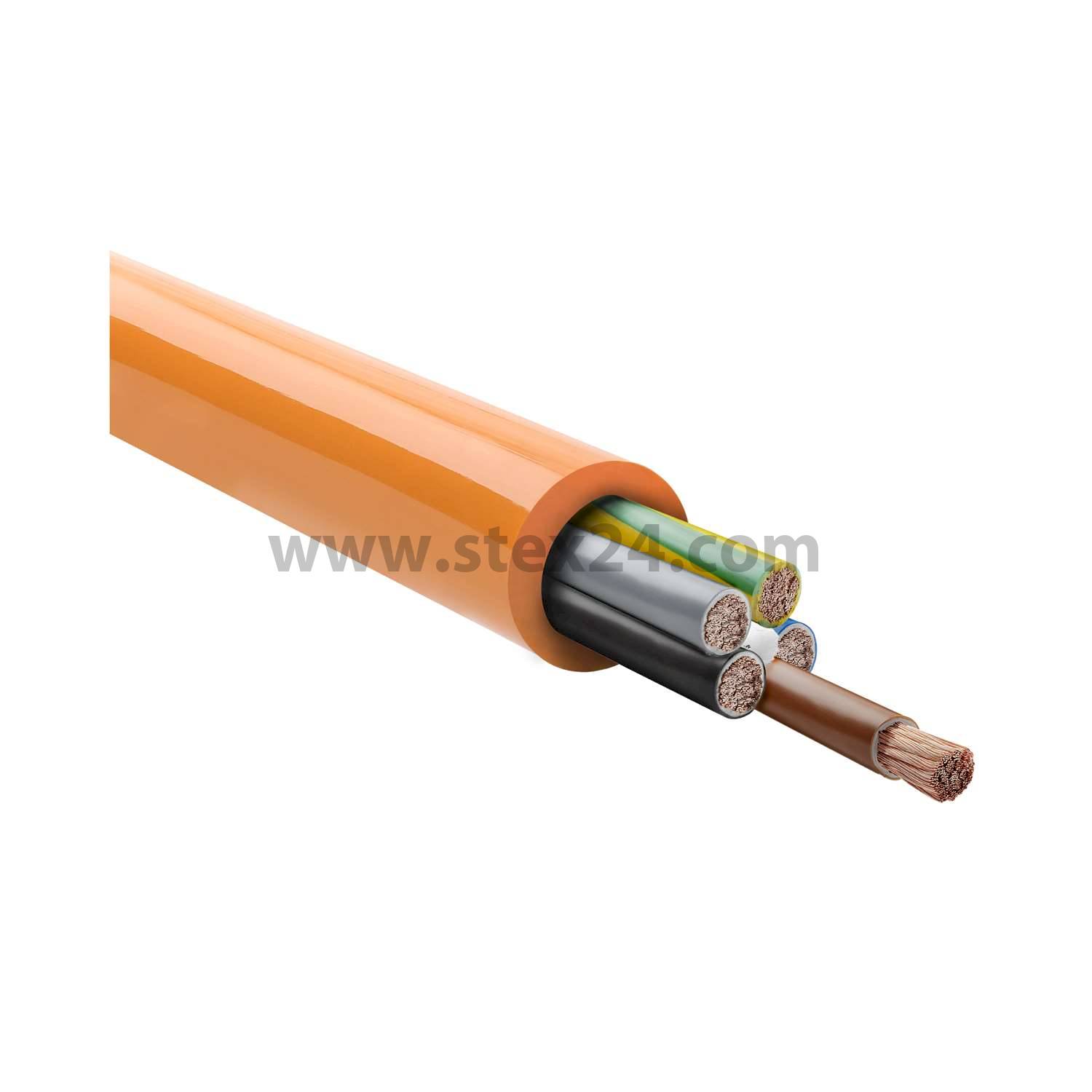

Le câble sous gaine en caoutchouc H07BQ-F est un câble à gaine PUR, également appelé câble blindé. Il se caractérise par une résistance extrême aux sollicitations mécaniques. Pour cette raison, il est souvent utilisé comme câble de chantier. Le câble en caoutchouc est résistant à l’eau de mer, à l’huile, à l’ozone et aux UV ainsi qu’aux très basses et hautes températures. Il est en outre très résistant à l’abrasion et aux coupures. Par conséquent, ce câble résiste à toutes les contraintes auxquelles un câble est normalement soumis.
Le type H05BQ-F est similaire au H07BQ-F, mais il est utilisé pour le raccordement d’appareils et de machines électriques à des tensions plus faibles.
Câbles lourds sous gaine en caoutchouc NSSHÖU et NSGAFÖU

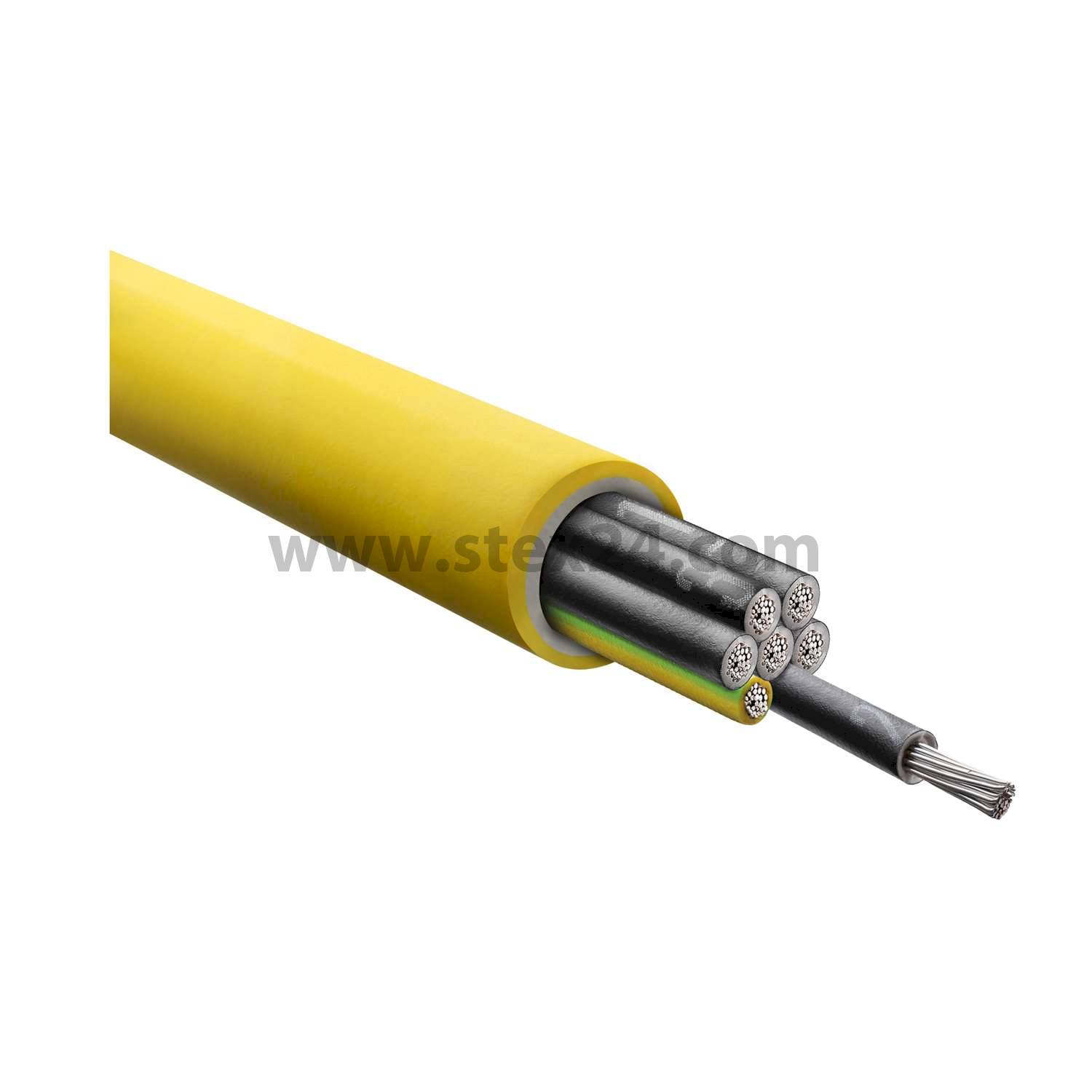

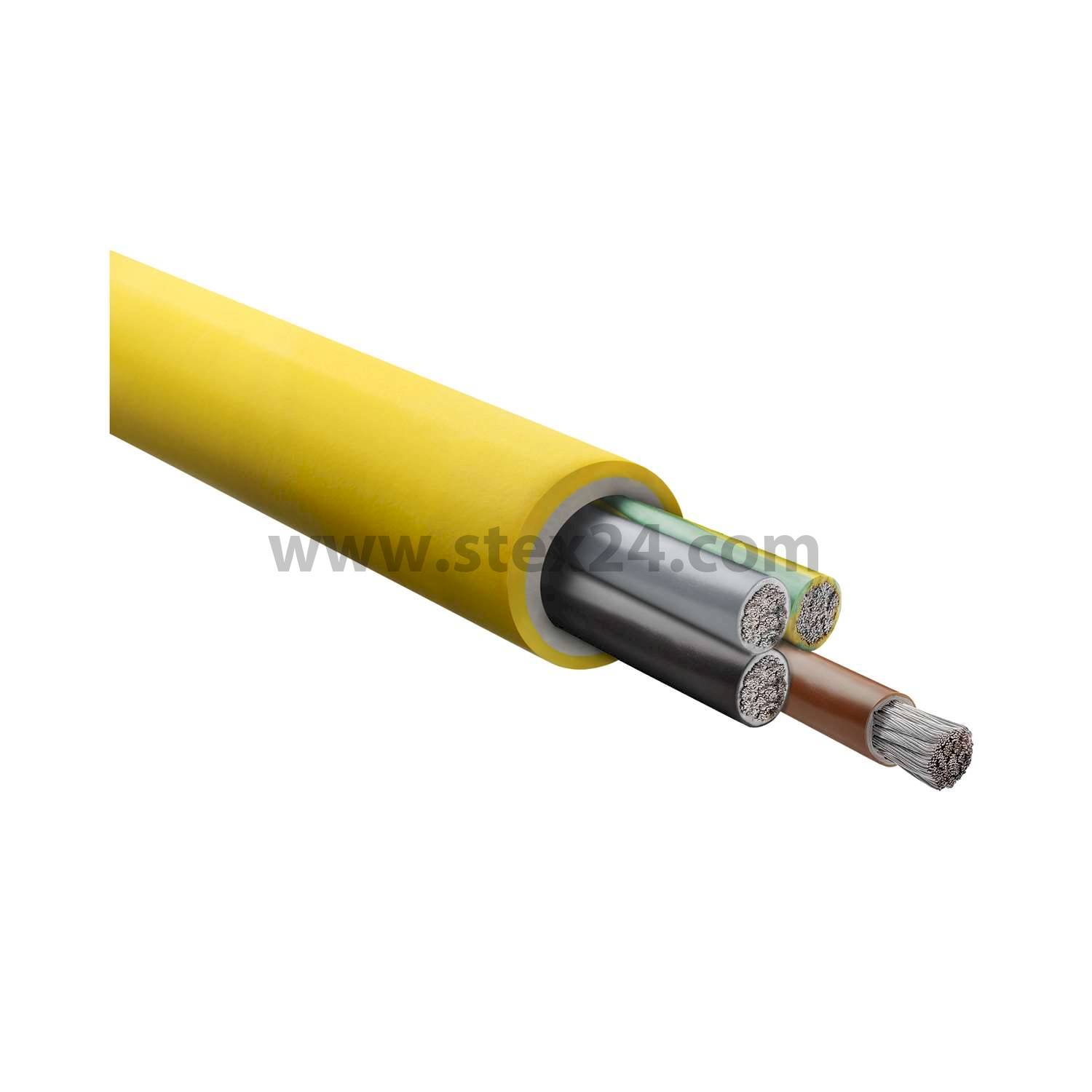

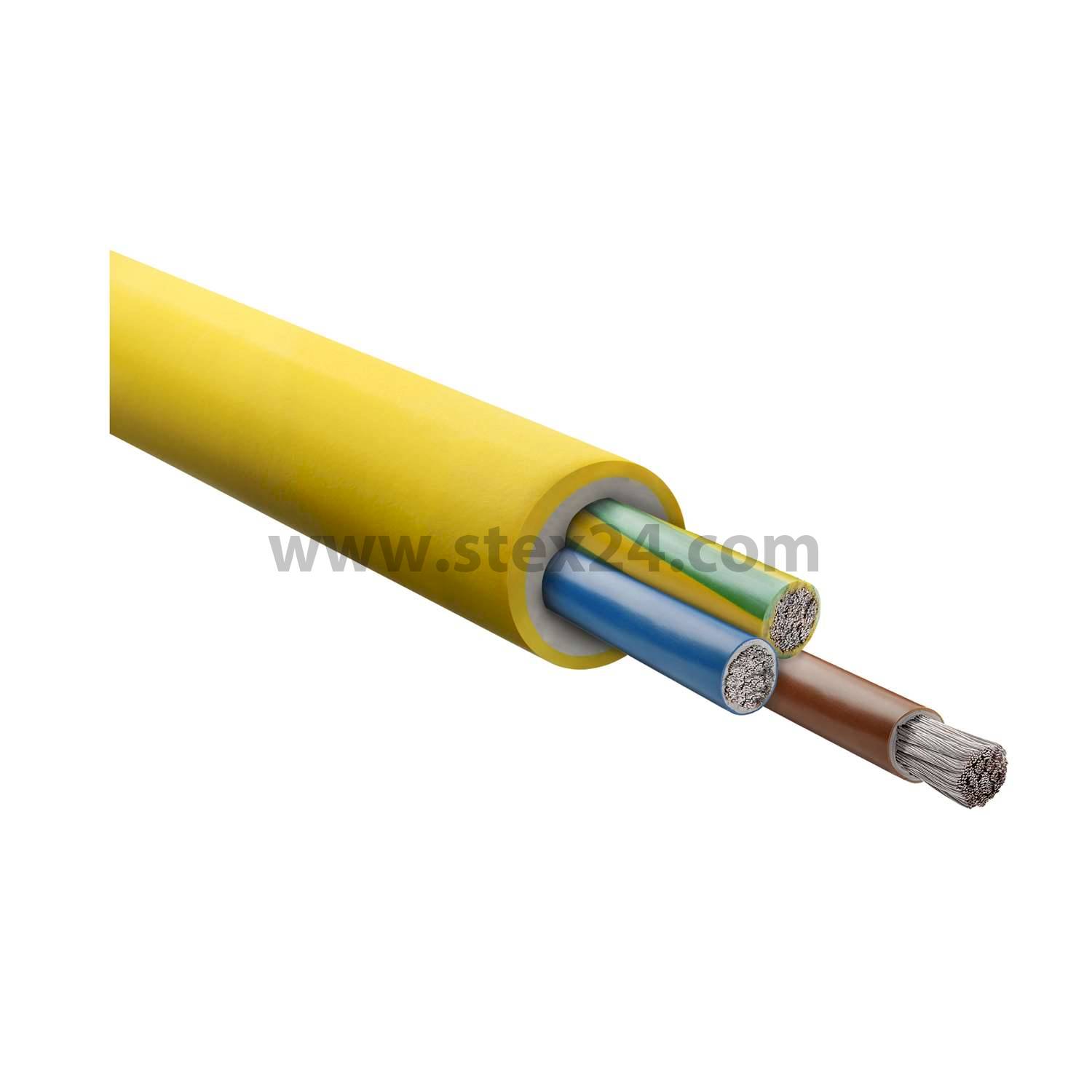

Les câbles NSGAFÖU et NSSHÖU sont également classés dans des gammes de puissance élevée. Le NSSHÖU est un câble pour des tensions nominales jusqu’à 1,8/3 kV. Il est généralement utilisé pour une pose résistante aux défauts à la terre et aux courts-circuits ainsi que pour les systèmes de commutation et les distributeurs jusqu’à 1000 V. Les machines et les appareils dans l’industrie, sur les chantiers ainsi que dans les mines et les exploitations à ciel ouvert sont également raccordés à de tels câbles.

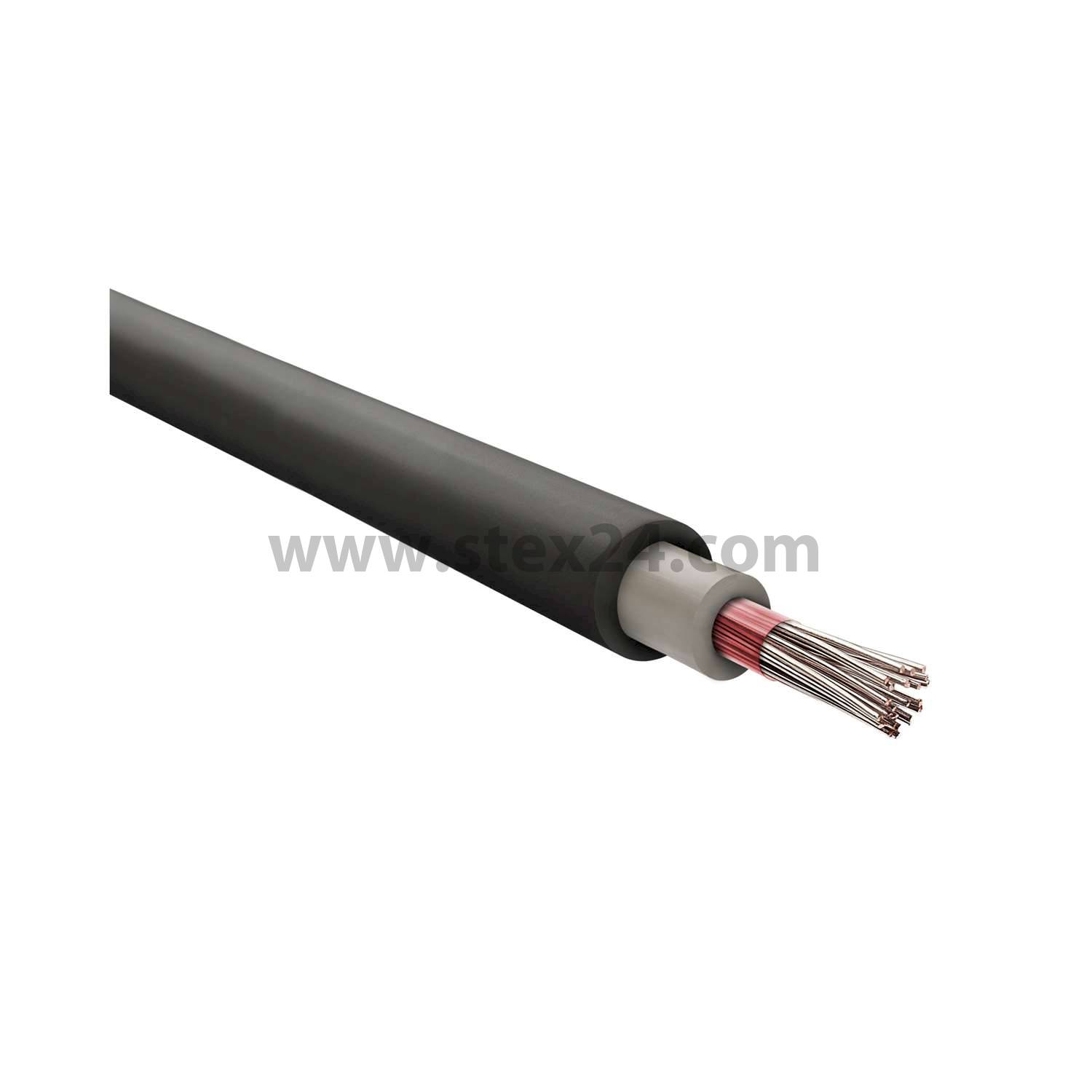

Le NSGAFÖU peut également être utilisé jusqu’à la plage 1,8/3 kV. Il s’agit d’un câble ignifugé souvent utilisé dans les bus et véhicules ferroviaires ainsi que dans les locaux secs. Ce câble est également considéré comme résistant aux courts-circuits et aux courts-circuits à la terre jusqu’à 1000 V dans les systèmes de commutation et les distributeurs. Ces exemples montrent qu’il existe des câbles en caoutchouc répondant aussi à des exigences très élevées.
Quels sont les autres types de câbles dans le domaine des câbles en caoutchouc ?
| Type de câble | Tension nominale Uo/U | Particularité |
| H01N2-D | 100/100 V | Câble de soudage |
| H05RN-F | 300/500 V | |
| H05BQ-F | 300/500 V | Gaine PUR |
| H07RN-F | 450/750 V | |
| H07BQ-F | 450/750 V | Gaine PUR |
| H07RN8-F | 450/750 V | Jusqu’à 10 m de profondeur dans l’eau |
| NSSHÖU | 600/1000 V | Très robuste |
| NSGAFÖU | 1,8/3 kV |
