Répartiteurs de raccordement Han AV

Qu'est-ce qu'un répartiteur de raccordement ?

Un répartiteur de raccordement est une combinaison d'un connecteur et d'un bornier avec la possibilité d'identifier le point de serrage par une étiquette. (possibilité de mesure à chaque borne).

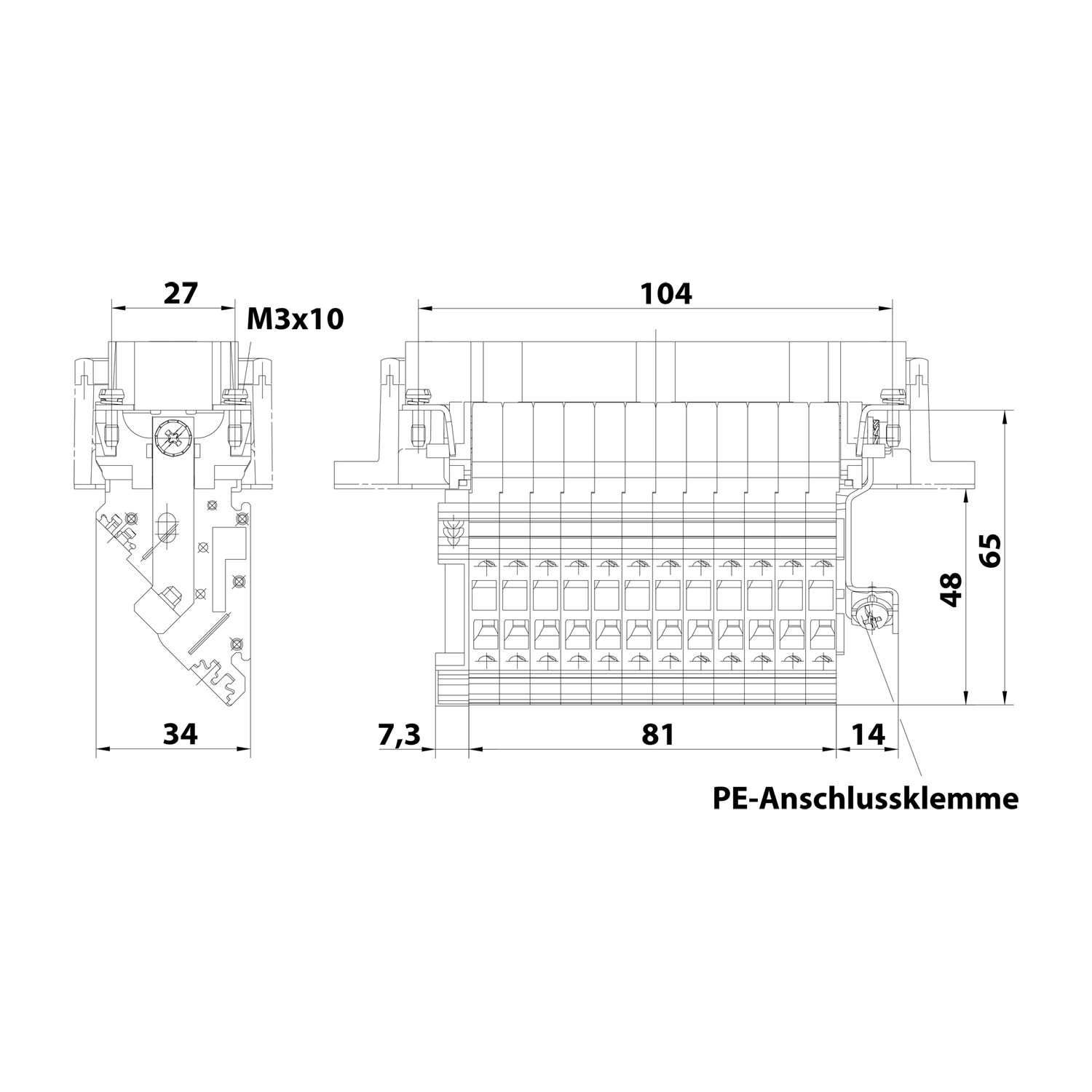

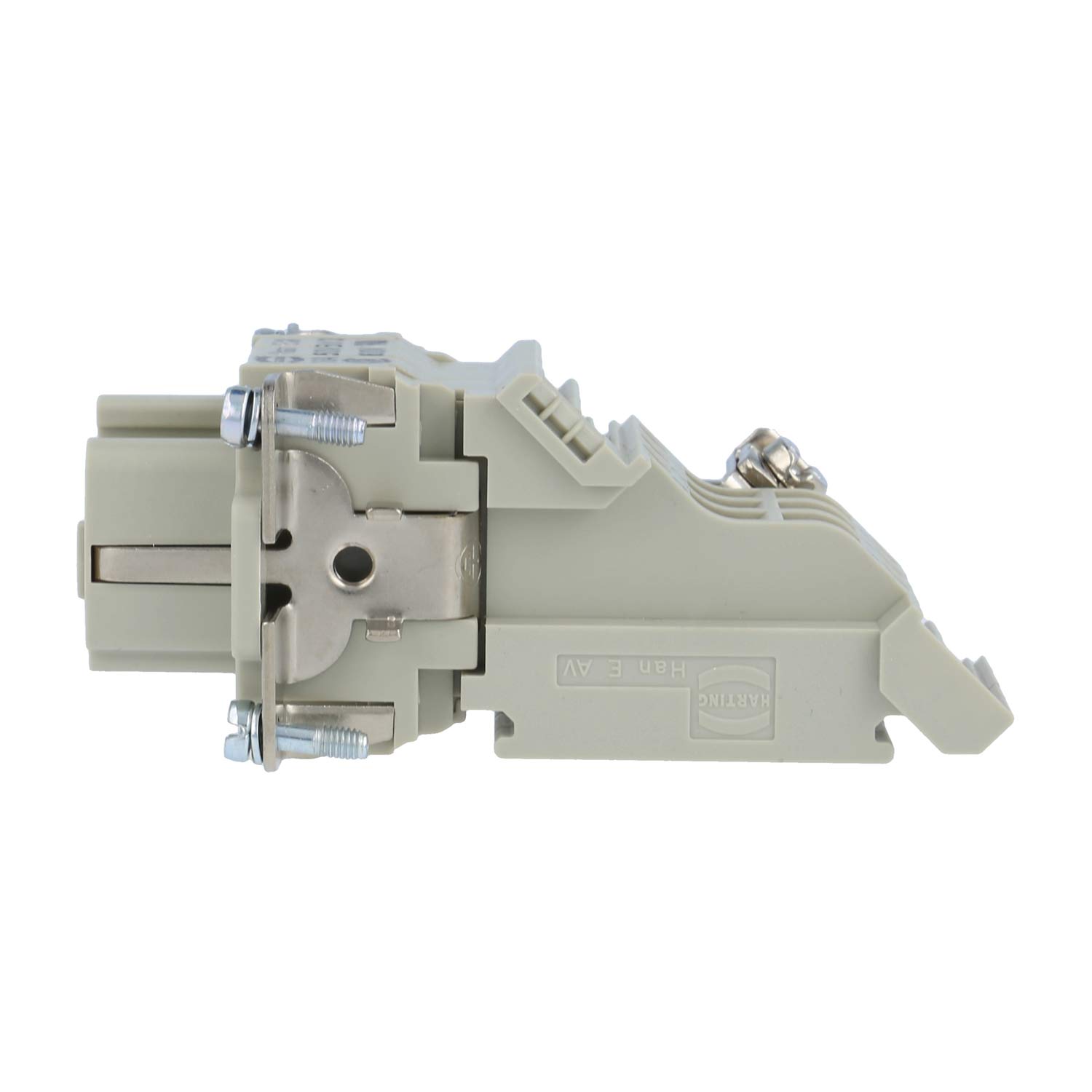

Han E® AV et Han® ES AV – Aménagements dans une armoire électrique

Répartiteur pour une utilisation sur le côté gauche ou le côté droit de l’armoire électrique ; vous pouvez ensuite utiliser les mêmes câbles système pré-confectionnés des deux côtés. Utilisation à l’intérieur d’une armoire électrique, sur des rails-support normalisés conjointement avec Han-Snap®

Montage du répartiteur :
le répartiteur est enfiché grâce au boîtier rapporté de série et il est fixé à l’aide de quatre vis de fixations comme l’insert de contact standard.

Une pré-confection est possible avec les modèles Han E® AV et Han® ES AV avec 16 ou 24 pôles : Enfilez le répartiteur depuis l’intérieur de l’armoire électrique dans le boîtier rapporté standard.

Remarque :
Un rail pour le raccordement du conducteur PE se trouve sur un côté du répartiteur. Introduisez le répartiteur avec le côté sans conducteur PE devant, légèrement incliné, par l’arrière dans le boîtier rapporté !

Identification :

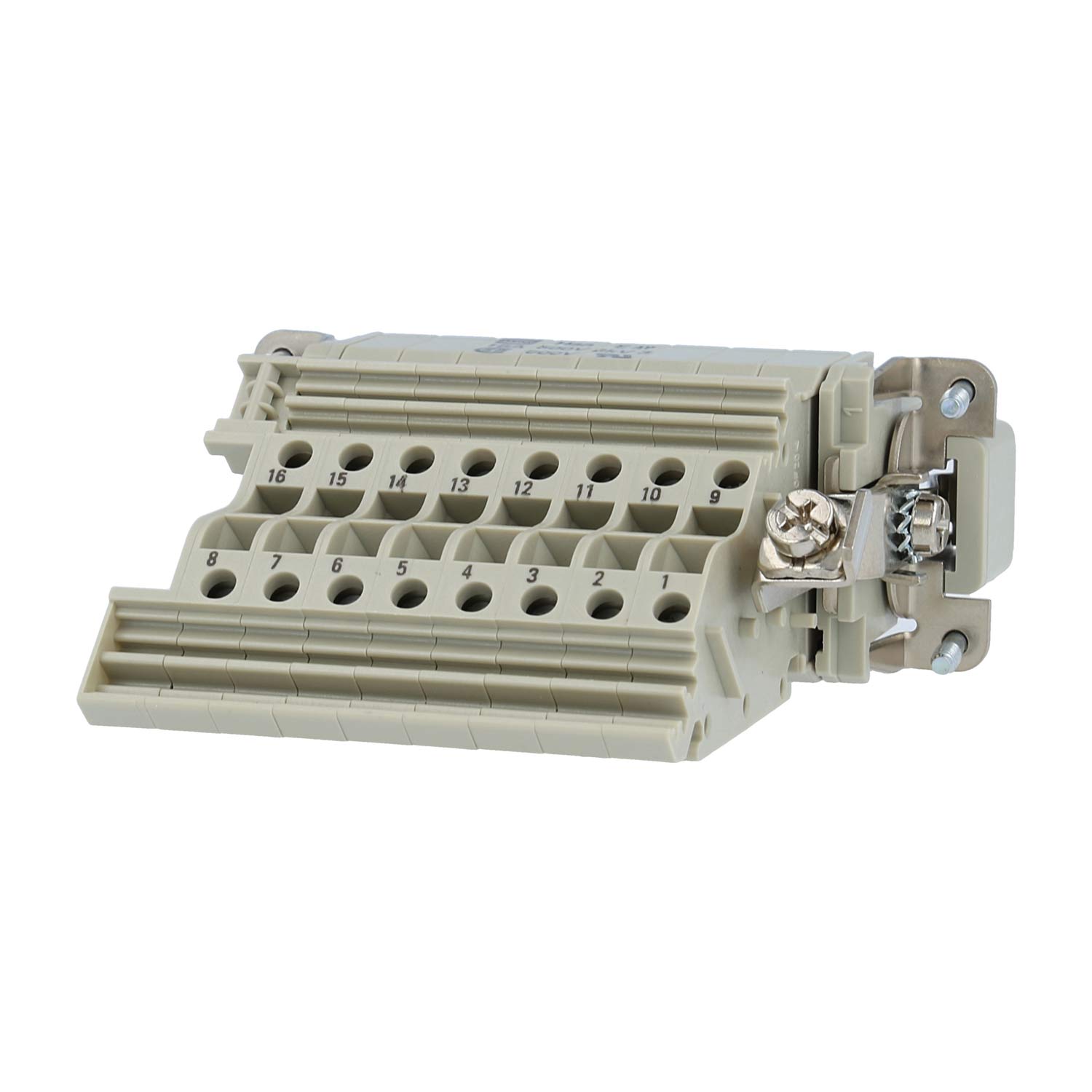

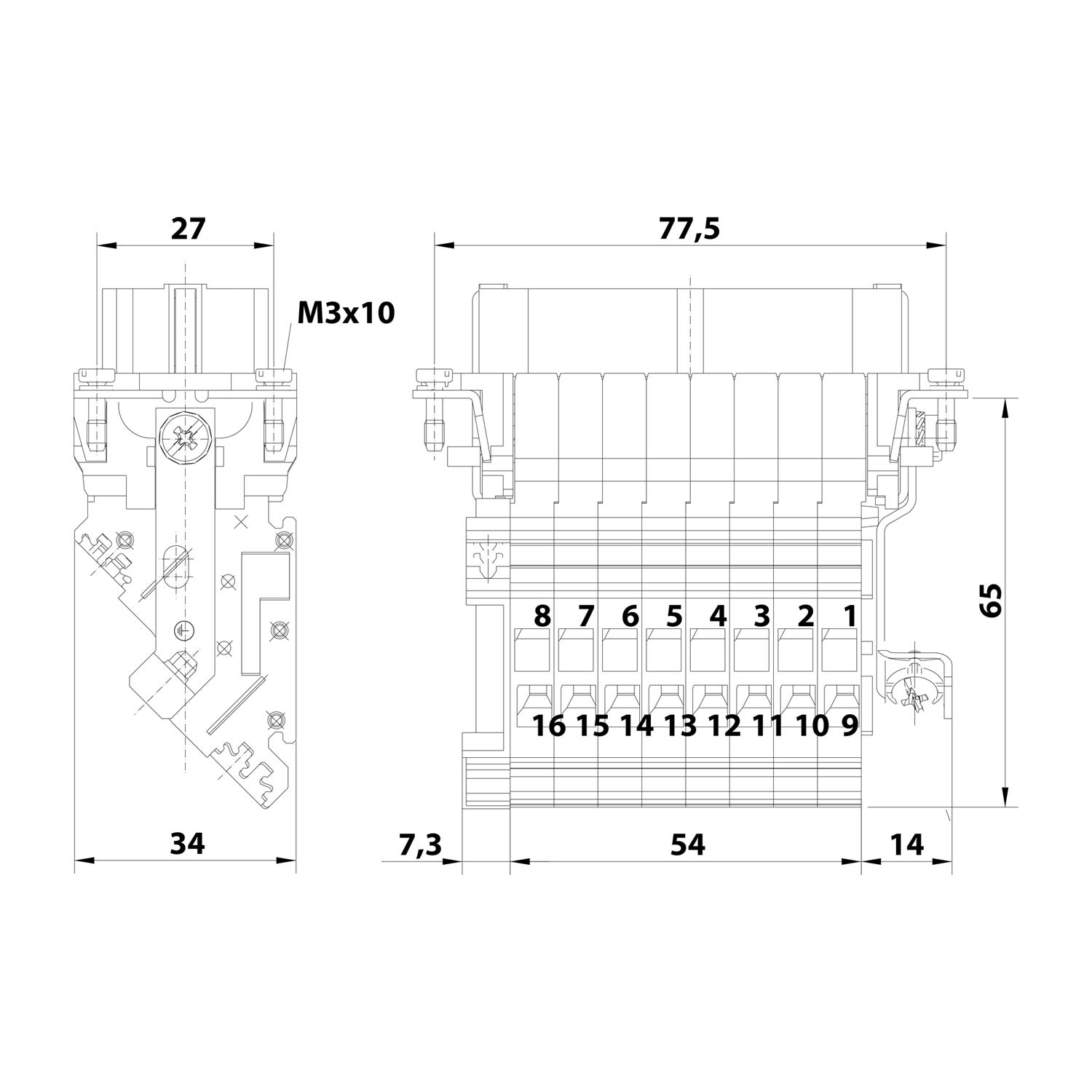

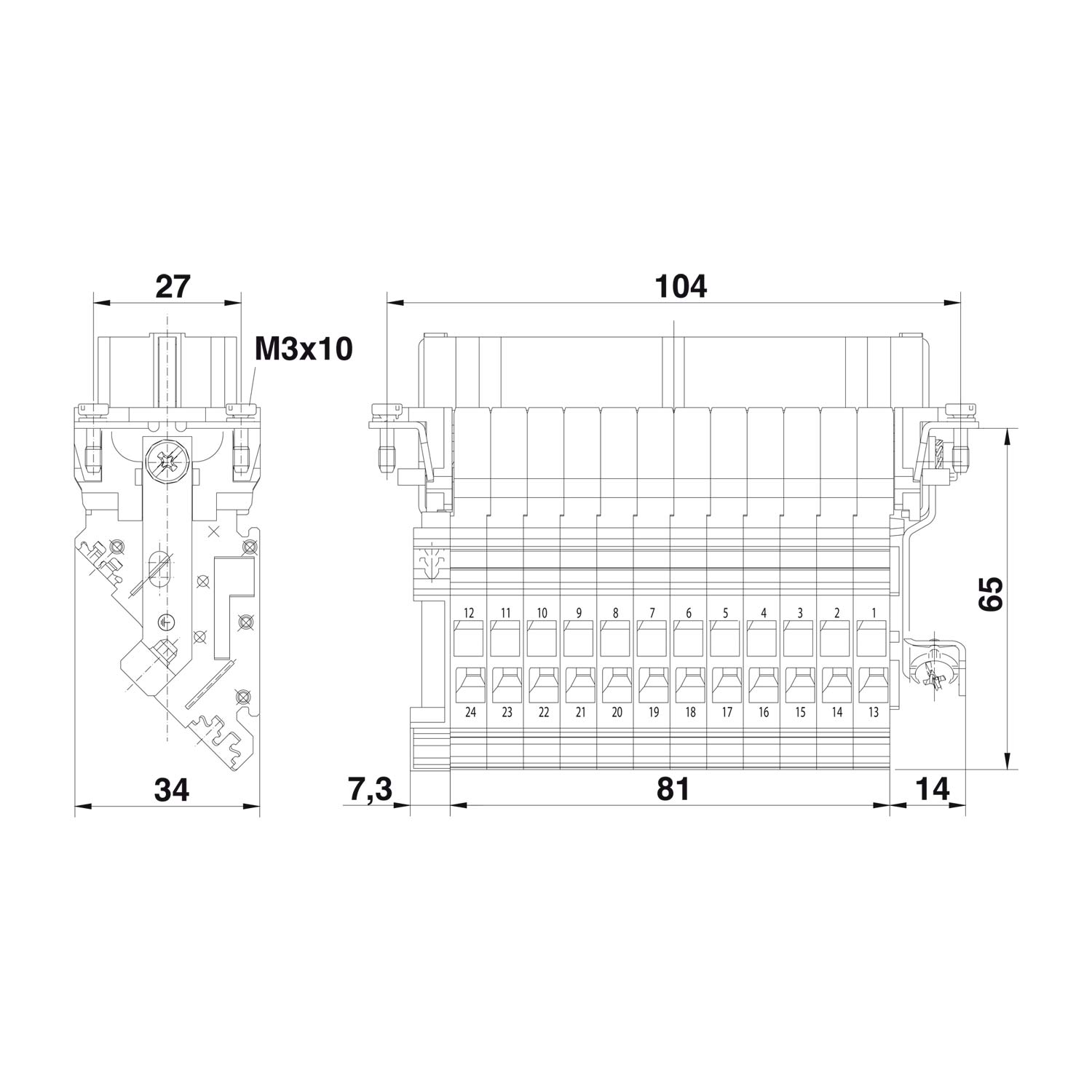

les différents contacts sont respectivement dotés des mêmes chiffres côté raccord et côté enfichage. En outre, chaque borne de raccordement individuelle peut être dotée d’une plaque indicatrice séparée.

Contre-fiche compatible :
inserts de contact des gammes Han E® et Han® ES comme contre-élément pour les techniques de raccordement à visser, à sertir et à cage à ressort
