Connecteurs enfichables Harting
Connecteur Harting taille Han 32B
En raison de la vaste palette d’inserts de connecteurs disponibles, les connecteurs Harting de taille élargie 32B conviennent même pour des câblages complexes dans des établissements de production, la technique énergétique, la technique de sécurité et d’autres secteurs industriels. Entre 4 et 72 pôles sont possibles pour une intensité maximale de 80 A et une tension jusqu’à 830 V. Des sollicitations importantes auxquelles les boîtiers de connecteurs doivent également faire face. Notre gamme de boîtiers standard Han 32B en aluminium moulé sous pression comporte tous les types de construction courants : boîtiers rapportés Han 32B, embases, boîtes de jonction et boîtiers passe-câbles adaptés. Au choix avec une sortie de câbles droite ou latérale et verrouillage à l’aide d’un arceau longitudinal ou de deux arceaux transversaux.
Vue d’ensemble de nos boîtiers Harting Han 32B
| Séries de boîtiers Harting : | Han M |
| Matériaux des boîtiers Harting : | métal |
| Inserts Harting adaptés (2x) : | Han 16E, Han 16ES, Han 32EE, Han 40D, Han 72DD, Han 6 HvE, Han 6 HvES, Han 6HsB, Han K4/0, Han K4/2, Han K6/12, Han K6/36, Han K12/2 |
| Nombre de pôles (2x) : | 4 ; 6 ; 16 ; 32 ; 40 ; 72 ; 4+2 ; 6+2 ; 6+12 ; 6+36 ; 12+2 |
| Techniques de raccordement : | raccord à vis, raccord à sertir, cage à ressort, raccord à vis axial |
| Tension : | max. 830 V |
| Intensité : | max. 80 A |
Boîtiers standard Han 32B
Qu’il s’agisse des embases, des boîtiers rapportés, des boîtiers passe-câbles ou des boîtes de jonction : les boîtiers standard de la série Han 32B en aluminium moulé sous pression résistant à la corrosion conviennent aux secteurs industriels dans lesquels les connecteurs enfichables doivent être protégés de la pénétration d’eau et de la poussière. Nos boîtiers standard Han 32B sont disponibles au choix avec une sortie de câbles droite ou latérale. En fonction du modèle, le verrouillage est possible à l’aide d’un ou deux arceaux transversaux, ainsi que de deux arceaux au niveau de la partie inférieure. Les spécifications de notre boîtier Harting Han 32B dans le détail :
- Boîtiers rapportés Han 32B : boîtiers rapportés thermolaqués haut de gamme avec deux arceaux transversaux et technique Easy Lock ou en version (Han 32B-agg-QB) avec un arceau longitudinal. Étanches à l’eau et à la poussière conformément à l’indice de protection IP68. Contenu dans la livraison : joint longue durée en caoutchouc nitrile butadiène (NBR)

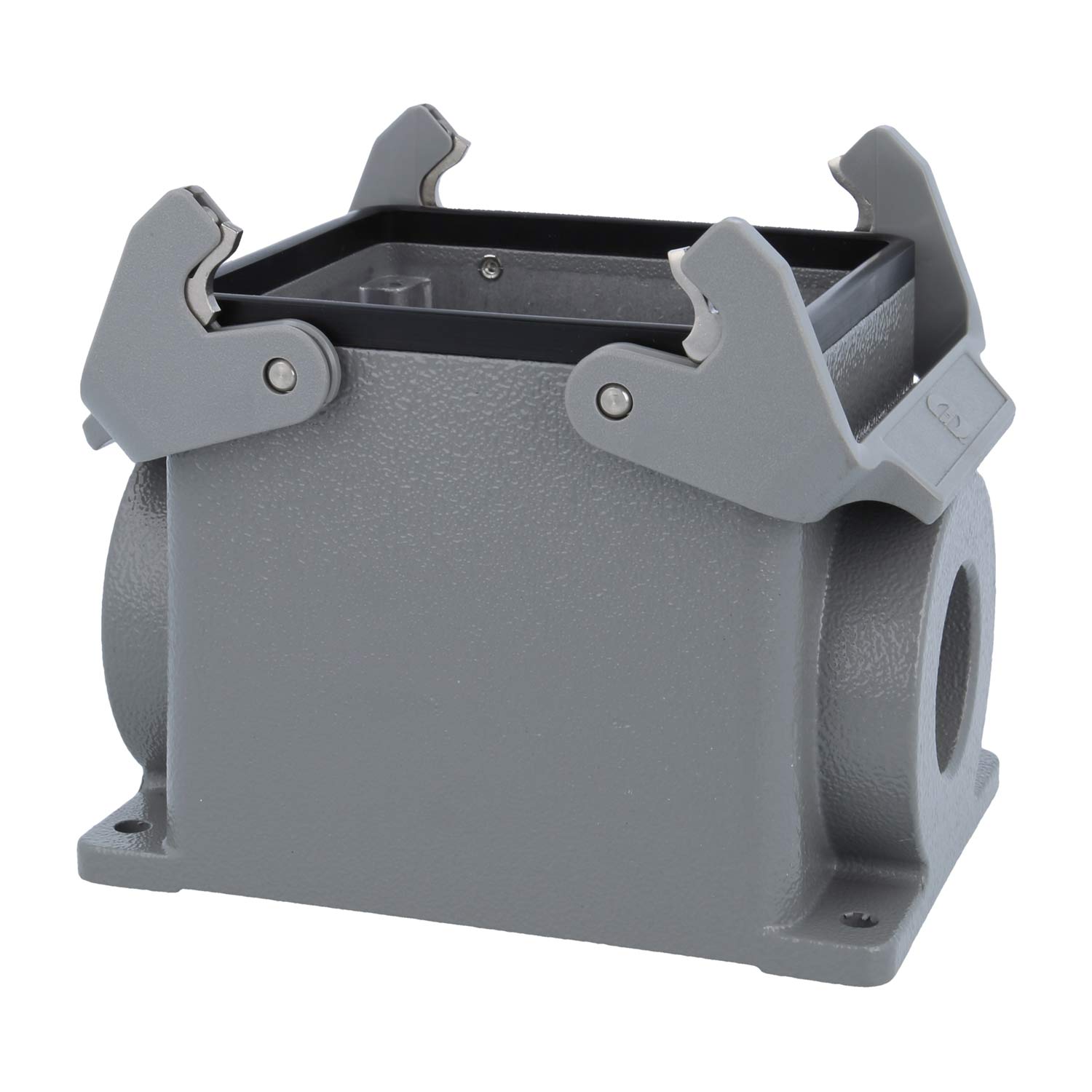

- Embase Han 32B : embase flexible avec une ou deux sorties de câbles latérales dans les dimensions : M32, M40, M50, ainsi que PG29, PG36, PG42. Disponible avec une plage de serrage de 11,0 mm – 40,0 mm et deux arceaux de verrouillage avec technique Easy Lock. Certifié selon l’indice de protection IP68, ce type de boîtier en aluminium moulé sous pression (Al) thermolaqué est protégé contre l’eau pulvérisée, totalement étanche à la poussière et résistant à des températures de -40 °C à 125 °C.
- Boîte de jonction Han 32B : boîte de jonction Han 32B haute 1xM32, sortie de câbles droite avec 2 arceaux transversaux, presse-étoupe M32, plage de serrage 11,0 mm – 21,0 mm, 2 arceaux de verrouillage Easy Lock, indice de protection IP68, boîtier en aluminium moulé sous pression (Al) thermolaqué. Boîtier : aluminium moulé sous pression (Al) Surface du boîtier : thermolaquée M32, M40, PG29, PG36, PG42 Arceaux de verrouillage : polycarbonate + acier inoxydable Joint : caoutchouc nitrile butadiène (NBR) Support intermédiaire : laiton (CuZn) nickelé

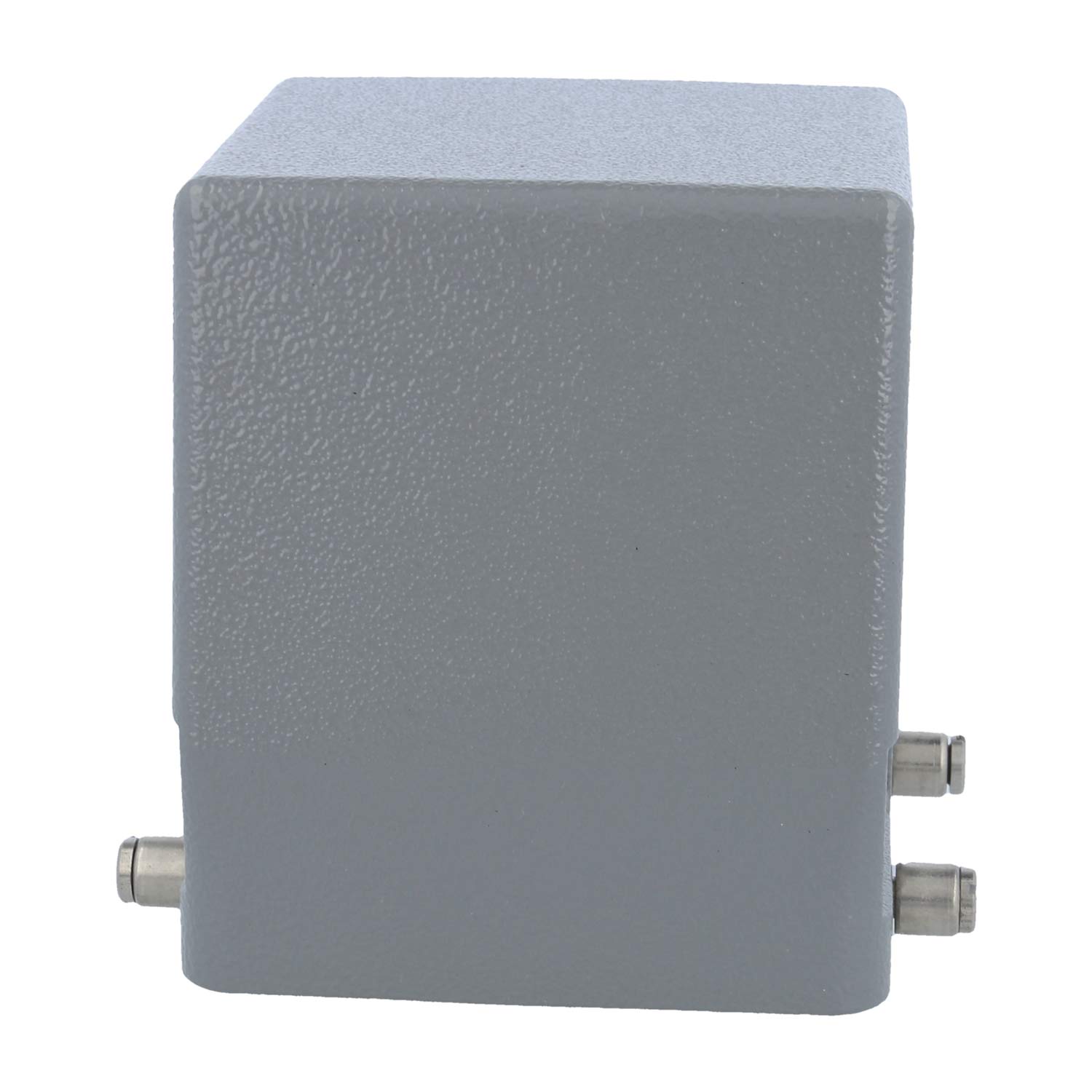

- Boîtier passe-câbles Han 32B : boîtier passe-câbles Han 32B haut 1xM32, sortie de câbles droite pour 2 arceaux (au niveau de la partie inférieure), presse-étoupe M32, plage de serrage 11,0 mm – 21,0 mm, indice de protection IP65688, boîtier en aluminium moulé sous pression (Al) thermolaqué couleur gris poussière RAL 7037 M32, M40, M50, ainsi que PG29, PG36, PG42
