Presse-étoupe
Presse-étoupe métriques
Presse-étoupes métriques – Types et tailles
Les filets métriques ISO sont standardisés dans le monde entier et remplacent les anciens filets PG. Tous les presse-étoupes métriques sont disponibles en plastique, en métal, en laiton ou en acier inoxydable. Les tailles de filets métriques principalement utilisées de nos jours sont comprises entre M12 et M63 et présentent un pas de vis de 1,5 mm.
Les tailles spéciales telles que les presse-étoupes M75, M85, M90, M100 et les presse-étoupes M110 ne sont plus disponibles qu’en laiton ou en acier inoxydable. Car le filet d’un presse-étoupe en plastique n’est pas assez solide.
Vous trouverez les presse-étoupes métriques les plus courants dans le tableau ci-dessous.
Aperçu des filets métriques pour presse-étoupes :
| Taille nominale métrique | Plage de serrage | Ø extérieur en mm | Pas |
| Presse-étoupe M12 | 3 - 7 mm | 12,0 | 1,5 |
| Presse-étoupe M16 | 4,5 - 10 mm | 16,0 | 1,5 |
| M20 Presse-étoupe | 7 - 13 mm | 20,0 | 1,5 |
| Presse-étoupe M25 | 9 - 17 mm | 25,0 | 1,5 |
| Presse-étoupe M32 | 11 - 21 mm | 32,0 | 1,5 |
| Presse-étoupe M40 | 19 - 28 mm | 40,0 | 1,5 |
| Presse-étoupe M50 | 27 - 35 mm | 50,0 | 1,5 |
| Presse-étoupe M63 | 34 - 45 mm | 63,0 | 1,5 |

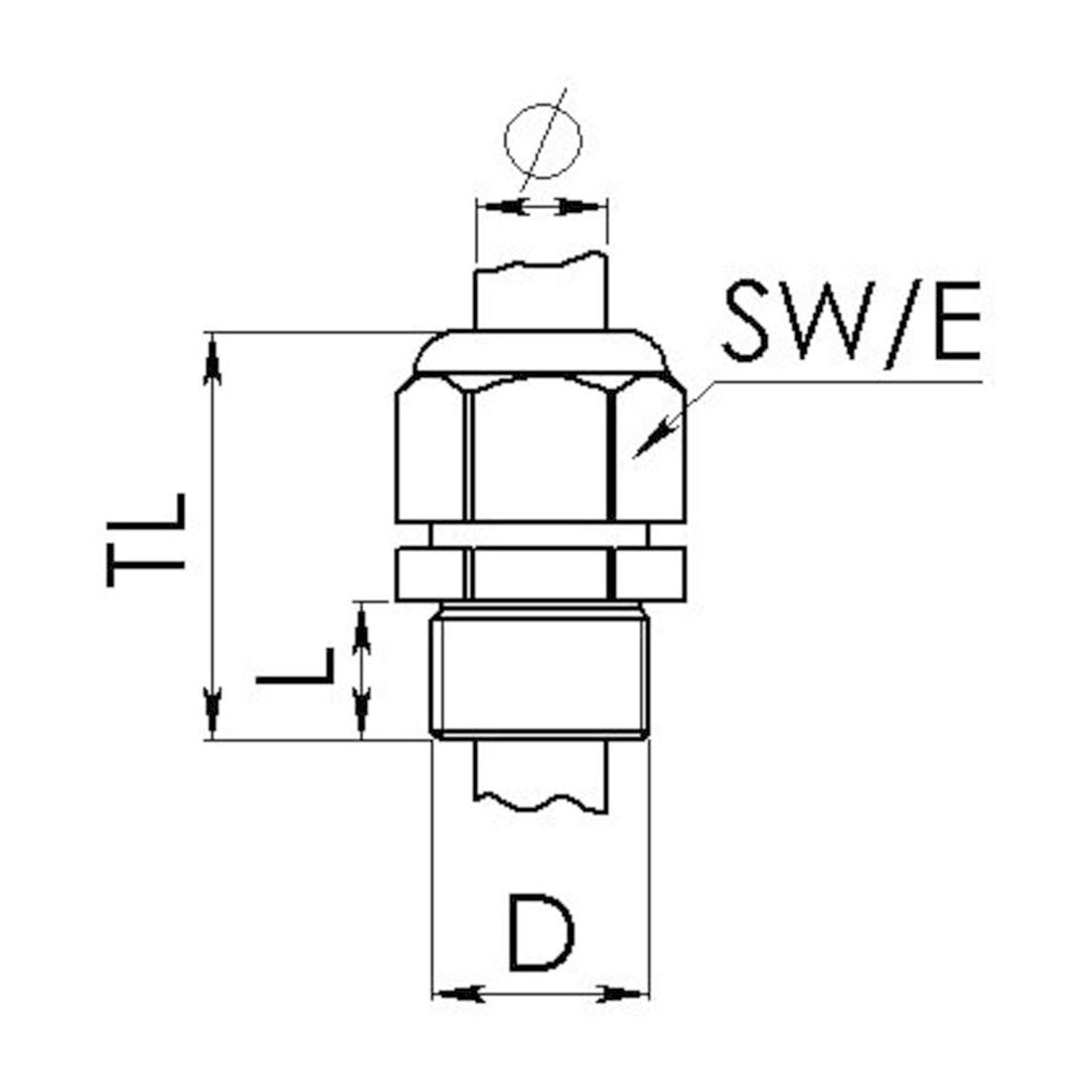

Détermination de la taille nominale :
le diamètre extérieur permet de déterminer le type de presse-étoupe requis sur place. Néanmoins, il peut varier légèrement en fonction de la production.
Application et caractéristiques
Pour les connexions complexes dans les armoires électriques, les boîtiers et dans de nombreux autres domaines d’application, le presse-étoupe métrique assure une fixation, une étanchéité et une insertion des câbles de grande fiabilité. Le très apprécié presse-étoupe Skintop du catalogue des presse-étoupes Lapp n’est qu’un exemple parmi d’autres des nombreuses possibilités d’utilisation d’un presse-étoupe métrique.
L’usage d’un presse-étoupe métrique est très répandu dans de nombreux secteurs. Il est installé sur des appareils et des machines électrotechniques, dans l’industrie robotique, sur des pièces de machines mobiles ou sur des applications d’éclairage et de son.

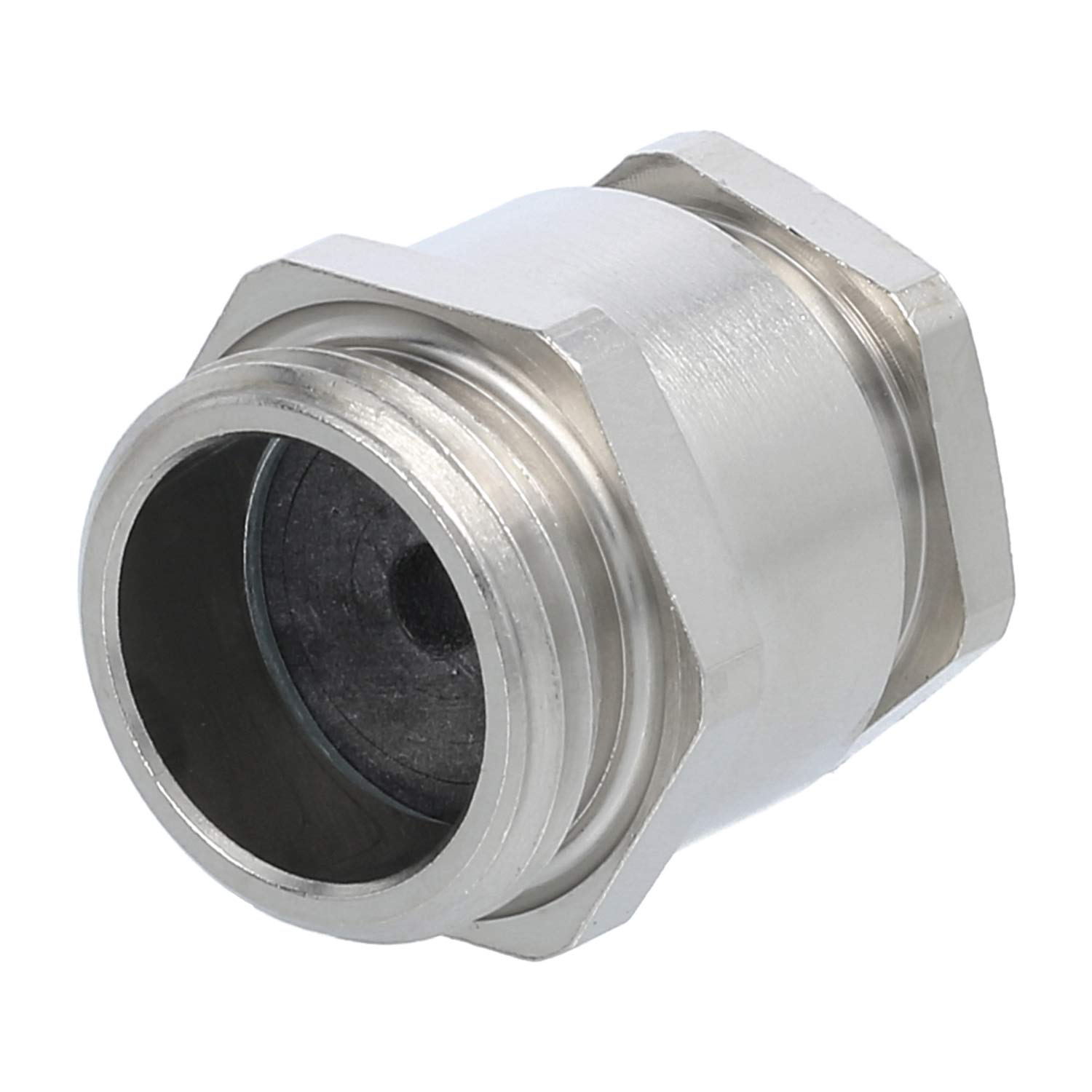

Presse-étoupe métrique en acier inoxydable ou en laiton

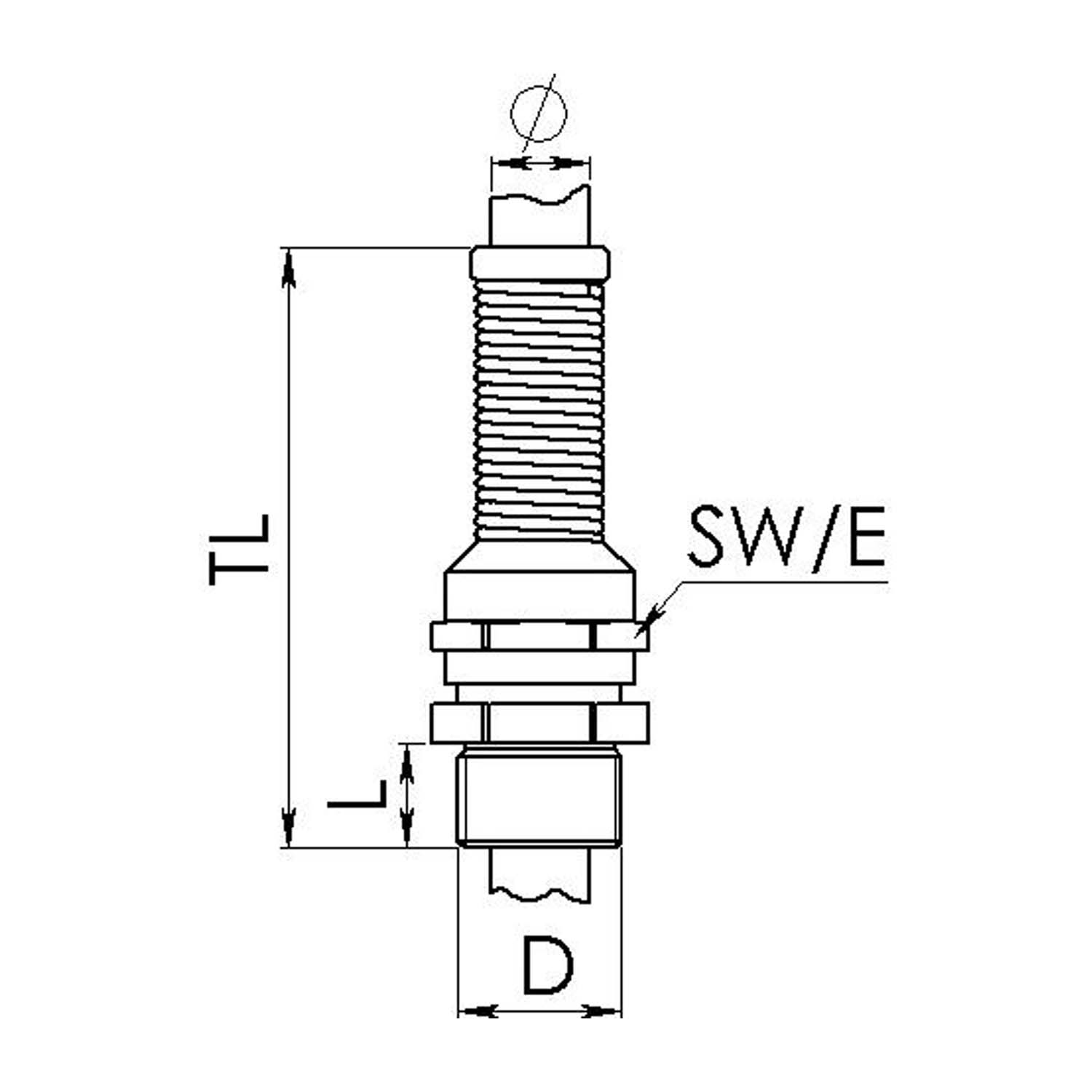

Un presse-étoupe métrique en acier inoxydable ou en laiton offre une protection fiable contre la flexion et le pliage lors de l’installation et sert à sécuriser les câbles flexibles. On évite ainsi un autodesserrage des câbles ou un arrachement de leur ancrage. Il ménage les câbles sans compromettre la sécurité du fonctionnement.

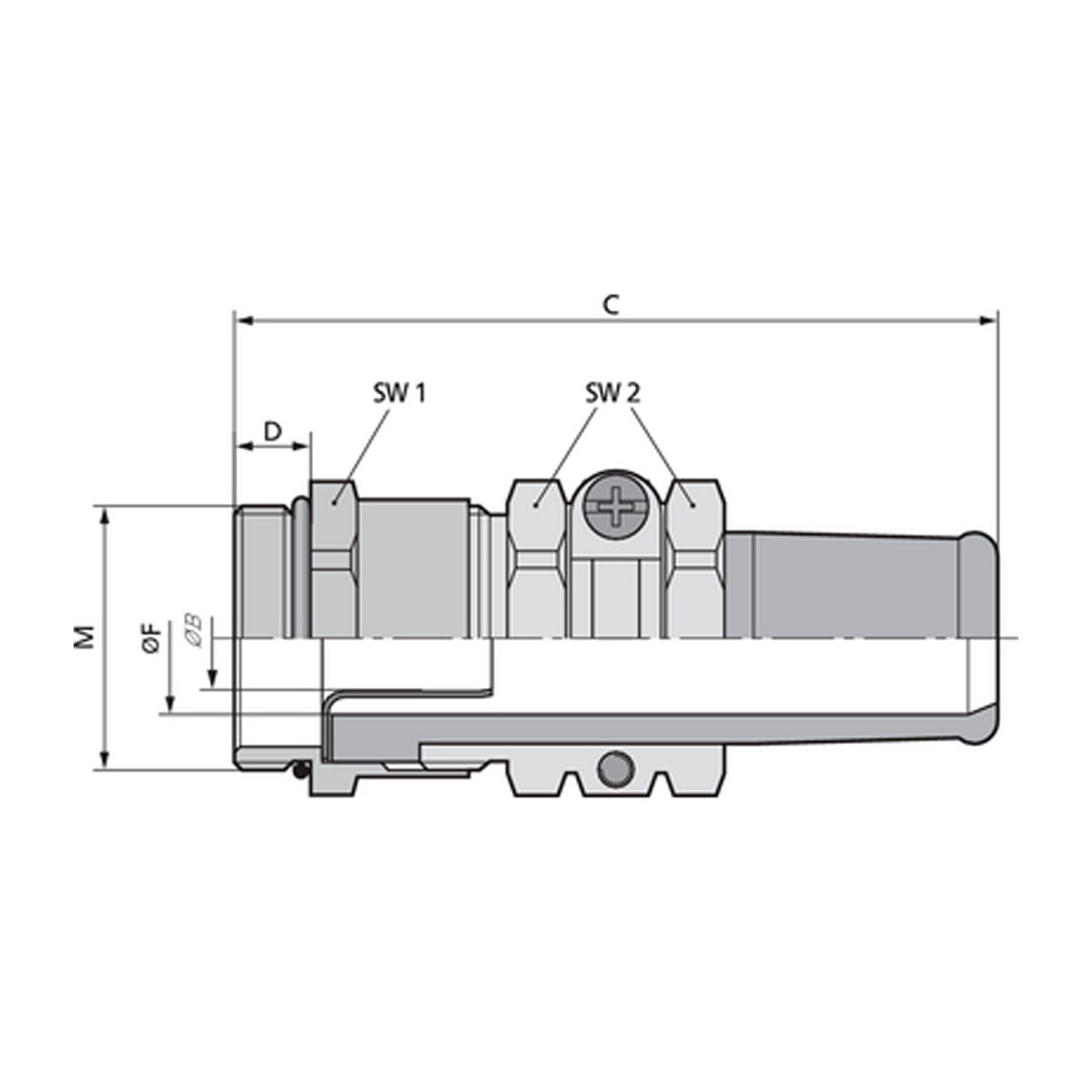

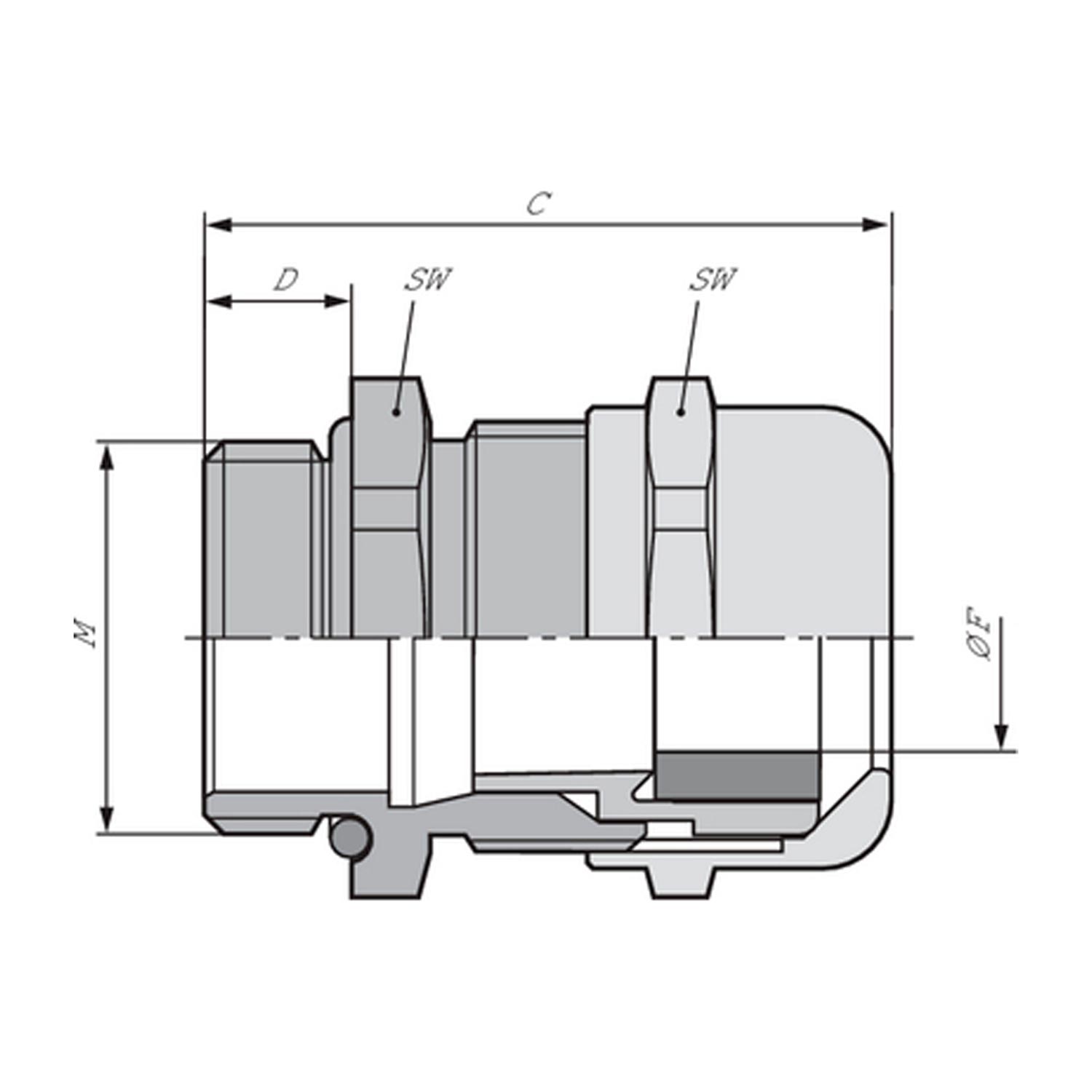

Un caoutchouc à encoche facilite l’adaptation aux différentes épaisseurs de câble. Le presse-étoupe métrique en acier inoxydable garantit dans toutes les tailles de filet, par ex. M25 ou M40, une étanchéité optimale directement sur le boîtier grâce à un système de lamelles breveté ainsi qu’une décharge de traction.
En outre, des tailles spéciales et des accessoires spécialement conçus pour le domaine des capteurs sont disponibles dans les tailles M5, M8, M12. Les presse-étoupes métriques LAPP sont conformes à l’indice de protection IP68, tout comme les anciens filets PG, et sont résistants aux UV. Pour choisir avec précision le presse-étoupe métrique approprié, indiquer la longueur du filet, les dimensions, la taille de clé et la plage de serrage.
Accessoires adaptés aux presse-étoupes métriques
Il existe une large gamme d’accessoires adaptés aux presse-étoupes métriques :
- Joints multiples de 2 à 16 trous, de différents diamètres
- Bouchons d’étanchéité
- Caoutchouc à encoche pour un ajustement flexible de la taille
- Joints toriques
- Vis de pression
- Rondelles de pression
- Mamelons étrangleurs
- Contre-écrous
Contre-écrous pour presse-étoupes métriques

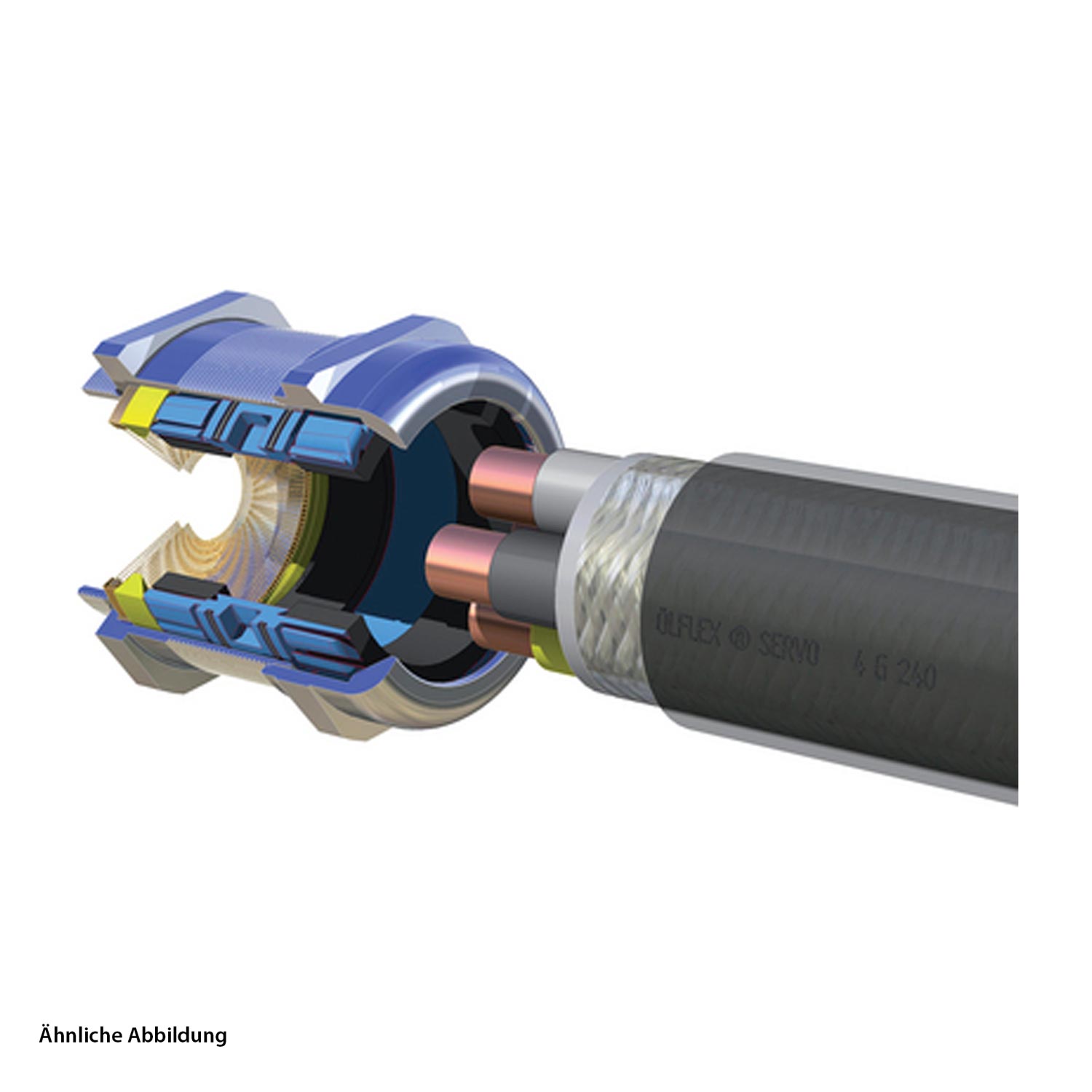

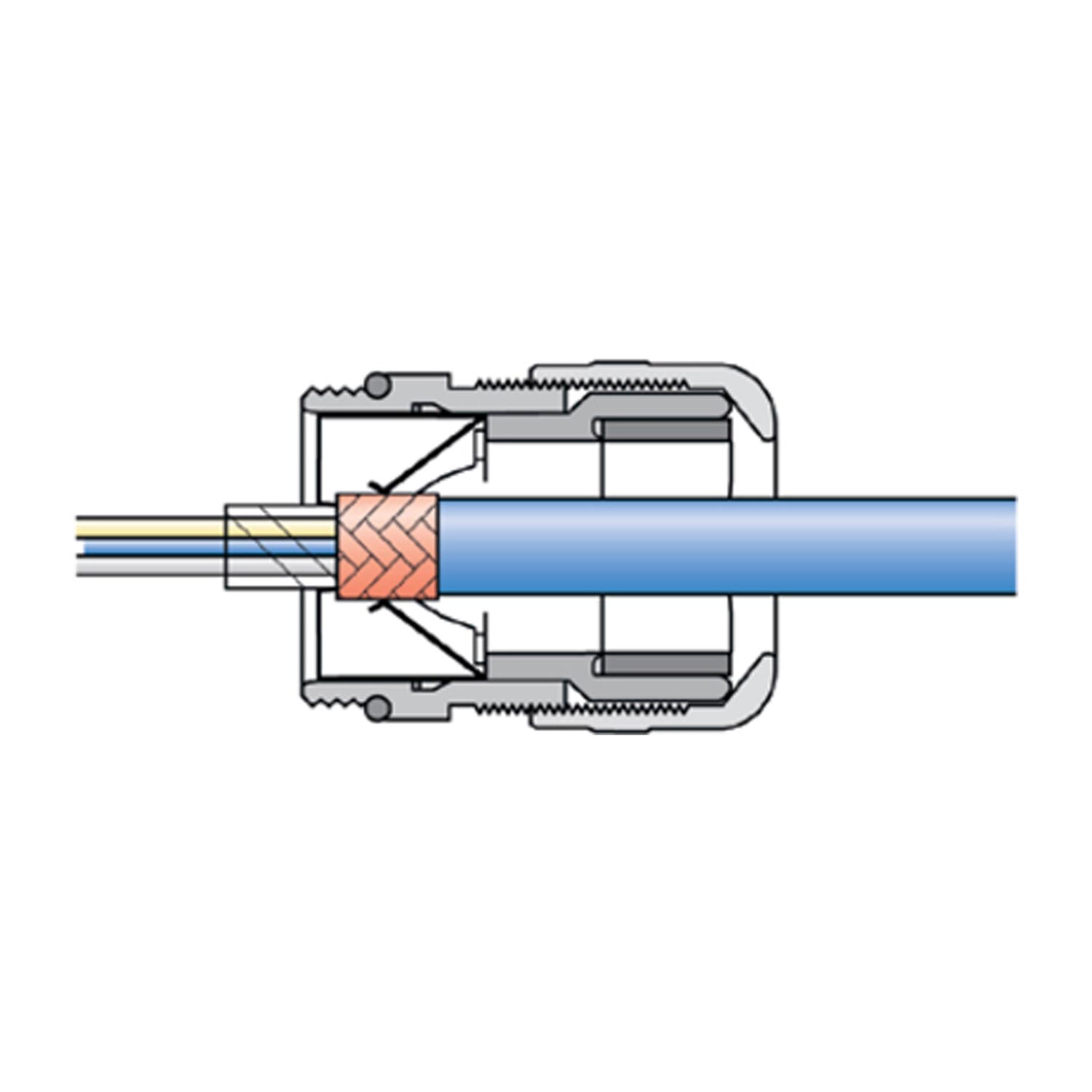

Les contre-écrous en plastique sont renforcés de fibres de verre pour garantir leur stabilité mécanique. Ils sont disponibles dans les couleurs RAL les plus répandues : RAL 7001 gris argenté, RAL 7035 gris clair et RAL 9005 noir. La version noire est résistante aux UV. Comme standard métallique, le contre-écrou est proposé en laiton nickelé. Les contre-écrous en acier inoxydable sont fabriqués en alliage 1.4305 (V2A). Le contre-écrou CEM est une particularité : Il est également en laiton nickelé, mais il est doté de griffes pour frotter les surfaces isolées. Entre autres, cela permet de réaliser un contact entre l’armoire électrique et le presse-étoupe CEM.
