HARTING Industrie-Steckverbinder (Han®) schaffen seit Generationen verlässliche, steck- und lösbare Verbindungen zur Übertragung von Leistung, Signalen und Daten selbst unter härtesten Umgebungsbedingungen. Über das bewährte Portfolio schwerer Industrie-Rechtecksteckverbinder hinaus bietet Han® modulare, kompakte und besonders leichte Steckverbinder für Schnittstellen in den Bereichen Industrie/Automation, Verkehr, Energietechnik, Automotive und Geräteanschluss. Steckverbinder der neuesten Generation bringen unter dem Titel Han-Smart® Intelligenz in den Steckverbinder. Han® Steckverbinder werden überall dort eingesetzt, wo zuverlässige, robuste und steckbare elektrische Verbindungen gebraucht werden. Das Produktportfolio enthält Kontakte und Einsätze für die störempfindliche Signalübertragung ebenso wie modulare Einsätze oder Kontakte für die Leistungsübertragung bis 650 A. Gehäuse stehen im gesamten Spektrum der Schutzarten IP20 bis IP69K zur Verfügung. Im HARTING Steckverbinder Portfolio sind nahezu alle einsetzbaren Bauformen von Steckverbindern in neun unterschiedlichen Gehäusearten – Han A®, Han B®, Han HPR®, Han-Eco®, Han® M, Han-INOX®, Han® EMV, Han-Yellock®, Han® Ex – erhältlich. Damit können Steckverbinder auch unter schwierigen Bedingungen beispielsweise in rauer Industrieumgebung oder im Außenbereich von Fahrzeugen, Windenergieanlagen etc. sicher ihre Aufgabe erfüllen.
Kupplungsgehäuse: Gehäuseunterteil, Gegenstück zum Tüllengehäuse bei fliegender Verbindung.
Vorteile:
- Steckverbinder erleichtern die Installation von Maschinen und Anlagen vor Ort
- Sichere Prozesse durch Vorkonfektionierung von Anlagenteilen in Fabrikhallen/Fertigungen
- Schneller Austausch von Fertigungseinheiten/Modulen bei Werkzeugwechsel oder Maschinenumstellung
- Schnellere Demontage und Neuinstallation von Einheiten im Fehlerfall (Reparatur und Service!) • Erhöhte Sicherheit an Maschinen und Anlagen/Erweiterte Optionen für die Bedienung durch Nicht-Elektrofachkräfte
- Entspricht International Railway Industry Standard Kontaktzahlen: 1- bis 400-polig + PE
| Bemessungsspannung: | 25 V bis 5000 V |
| Bemessungsstrom: | 5 A bis 650 A |
| Anschlussarten: |
Schraubanschluss, Crimpanschluss, HARAX® Schneidklemmanschluss, Käfigzugfederanschluss, Axialschraubanschluss, Lötanschluss, Wickelanschluss und Han-Quick Lock® |
| Gehäusearten: | Han® Standard, Han® M, Han® HPR, Han® EMV, Han® HMC, Han® High Temp, Han-Eco®, Han-Yellock® |
| Zubehör: | Abdeckkappen, Kabelverschraubungen und Leiterplattenadapter |
| Zulassungen: |
UL und CSA für Kontakteinsätze, Nema 4 /12 für Gehäuse |

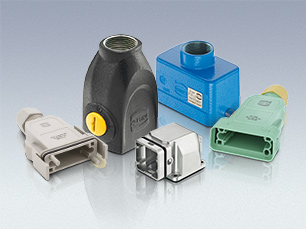

Harting Gehäuse für jede Anwendung
Harting Stecker Gehäuse unterscheiden sich nach Faktoren wie Größe und Abmessungen, Material, Schutzfunktionen sowie die für den jeweiligen Han Stecker nutzbaren Harting Einsätze. So unterscheidet Harting bei Industriesteckverbindern des Programms Harting Han zwischen Baugrößen im Bereich 3A bis 48B.
Diese Gehäuse können je nach Größe verschiedene Harting Einsätze aufnehmen. Abhängig der Anschlusstechnik und der Polzahl ist das passende Gehäuse auszuwählen. Innerhalb der Baugrößen gibt es bedeutende Unterschiede in der Bauart der Han Gehäuse. Anbaugehäuse und Sockelgehäuse sind für die feste Montage an der Maschine und Anlage gedacht. Das Gegenstück bilden Tüllengehäuse und Topfgehäuse. Für fliegende Verbindungen, wie Verlängerungen werden Kupplungsgehäuse verwendet.
Abhängig des Montageplatzes kann man zwischen Längsbügel und Querbügel wählen. Bei häufigen öffnen und schließen empfiehlt sich als Alternative zum Easy Lock Kunstoffbügel auch ein Metallbügel.
Harting Han 3A
| Harting Gehäuse Serien: | Han EMV & EMV/B, Han Ex, Han Inox, Han M, Han HPR |
| Harting Gehäuse Materialien: | Metall, Kunststoff |
| Passende Harting Einsätze: | Han 3A, Han 4A, Han 7D, Han 8D, Han Q2/0, Han Q5/0, Han Q7/0, Han Q12/0, Han Q High Density, Han Brid |
| Polzahlen: | 2 ; 3 ; 4 ; 5 ; 7 ; 8 ; 12 ; 21 |
| Anschlusstechniken: | Schraubanschluss, Crimpanschluss, Lötanschluss, Harting Quick-Lock |
| Spannung: | max. 830 V |
| Strom: | max. 40 A |
Harting Han 32A
| Harting Gehäuse Serien: | Han EMV |
| Harting Gehäuse Materialien: | Metall |
| Passende Harting Einsätze (2x): | Han 32A, Han 25D, Han Staf 20 |
| Polzahlen (2x): | 16 ; 20 ; 25 |
| Anschlusstechniken: | Schraubanschluss, Crimpanschluss, Lötanschluss |
| Spannung: | max. 250 V |
| Strom: | max. 16 A |
Harting Han 6B
| Harting Gehäuse Serien: |
Han EMV & EMV/B, Han Eco, Han HMC, Han High Temp, Han Ex, Han M, Han HP, Han HPR |
| Harting Gehäuse Materialien: | Metall |
| Passende Harting Einsätze: | Han 6E, Han 6ES, Han 10EE, Han 24DD |
| Polzahlen: | 6 ; 10 ; 24 |
| Anschlusstechniken: | Schraubanschluss, Crimpanschluss, Lötanschluss |
| Spannung: | max. 500V |
| Strom: | max. 16A |
Harting Han 10B
| Harting Gehäuse Serien: | Han EMV & EMV/B, Han HvE / HvES, Han Eco, Han HMC, Han High Temp, Han Ex, Han INOX, Han M, Han HP, Han HPR |
| Harting Gehäuse Materialien: | Metall |
| Passende Harting Einsätze: |
Han 10E, Han 10ES, Han 18EE, Han 42DD, Han 3 HvE, Han 3 HVES, Han K8/24, Han K4/4 |
| Polzahlen: | 3 ; 4 ; 10 ; 18 ; 42 ; 3+2 ; 4+4 ; 8+24 |
| Anschlusstechniken: | Schraubanschluss, Crimpanschluss, Käfigzugfeder, Axialschraubanschluss |
| Spannung: | max. 830V |
| Strom: | max. 63A |
Harting Han 16B
| Harting Gehäuse Serien: | Han EMV & EMV/B, Han HvE / HvES, Han Eco, Han HMC, Han High Temp, Han Ex, Han M, Han HP, Han HPR |
| Harting Gehäuse Materialien: | Metall |
| Passende Harting Einsätze: | Han 16E, Han 16ES, Han 32EE, Han 40D, Han 72DD, Han 6 HvE, Han 6 HvES, Han 6HsB, Han K4/0, Han K4/2, Han K6/12, Han K6/36, Han K12/2 |
| Polzahlen: | 4 ; 6 ; 16 ; 32 ; 40 ; 72 ; 4+2 ; 6+2 ; 6+12 ; 6+36 ; 12+2 |
| Anschlusstechniken: | Schraubanschluss, Crimpanschluss, Käfigzugfeder, Axialschraubanschluss |
| Spannung: | max. 830V |
| Strom: | max. 80A |
Harting Han 24B
| Harting Gehäuse Serien: | Han EMV & EMV/B, Han HvE / HvES, Han Eco, Han HMC, Han High Temp, Han Ex, Han M, Han HP, Han HPR |
| Harting Gehäuse Materialien: | Metall |
| Passende Harting Einsätze: | Han 24E, Han 24ES, Han 46EE, Han 64D, Han 108DD, Han 10HvE, Han 10HvES, Han 16HvE, Han K4/8, Han K6/6; Han K8/0 |
| Polzahlen: | 10 ; 16 ; 24 ; 46 ; 64 ; 108 ; 4+8 ; 6+6 ; 10+2 ; 16+2 |
| Anschlusstechniken: | Schraubanschluss, Crimpanschluss, Käfigzugfeder, Axialschraubanschluss |
| Spannung: | max. 830V |
| Strom: | max. 100A |
Harting Han 32B
| Harting Gehäuse Serien: | Han M |
| Harting Gehäuse Materialien: | Metall |
| Passende Harting Einsätze (2x): | Han 16E, Han 16ES, Han 32EE, Han 40D, Han 72DD, Han 6 HvE, Han 6 HvES, Han 6HsB, Han K4/0, Han K4/2, Han K6/12, Han K6/36, Han K12/2 |
| Polzahlen (2x): | 4 ; 6 ; 16 ; 32 ; 40 ; 72 ; 4+2 ; 6+2 ; 6+12 ; 6+36 ; 12+2 |
| Anschlusstechniken: | Schraubanschluss, Crimpanschluss, Käfigzugfeder, Axialschraubanschluss |
| Spannung: | max. 830V |
| Strom: | max. 80A |
Harting Han 48B
| Harting Gehäuse Serien: | Han EMV & EMV/B, Han HvE / HvES, Han Eco, Han HMC, Han High Temp, Han Ex, Han M, Han HP, Han HPR |
| Harting Gehäuse Materialien: | Metall |
| Passende Harting Einsätze: | Han 16E, Han 16ES, Han 32EE, Han 40D, Han 72DD, Han 6 HvE, Han 6 HvES, Han 6HsB, Han K4/0, Han K4/2, Han K6/12, Han K6/36, Han K12/2 |
| Polzahlen: | 4 ; 6 ; 16 ; 32 ; 40 ; 72 ; 4+2 ; 6+2 ; 6+12 ; 6+36 ; 12+2 |
| Anschlusstechniken: | Schraubanschluss, Crimpanschluss, Käfigzugfeder, Axialschraubanschluss |
| Spannung: | max. 830V |
| Strom: | max. 80A |
Han Modular Gehäuse
Die Besonderheit der Marke Harting Han Modular ist die stärker ausgeprägte Modularität gegenüber klassischen Steckverbindern. Diese modulare Serie umfasst eine Vielzahl von frei kombinierbaren Kontaktmodulen. Es besteht die Möglichkeit Leitungsmodule bis zu 200A neben Datenmodulen für Signale und auch Patchkabel und Pneumatik alle in einen einzigen Steckverbinder zu packen. Diese Module können in alle Gehäuse der Han B Familie eingesetzt werden.
Harting Gehäuse für spezielle Anwendungen
Für Spezielle Anwendungen, wie EMV Schutz, erhöhte Umwelteinflüsse oder extreme Temperaturbereiche bietet auch Harting entsprechende Gehäuse und Lösungen. Speziell für dem Einsatz im Schaltschrank bietet Harting die Han Snap Familie an, zur Befestigung auf der Hutschiene. Diese Produkte sind ausgelegt auf die Installation in geschützten Umgebungen.

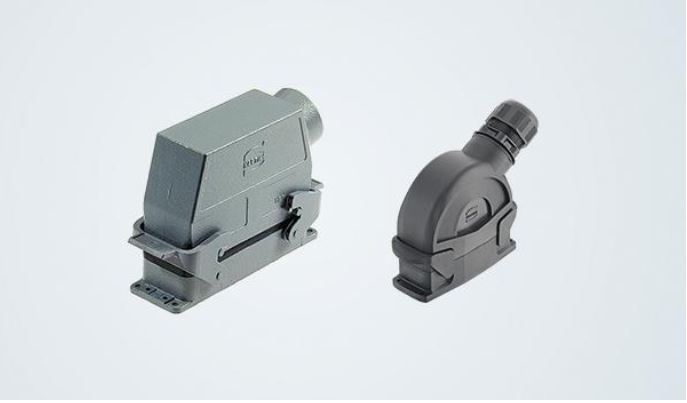

Harting Han Standard Gehäuse für Industriesteckverbinder
| Einsatzgebiet: | Für hohe Anforderungen, z. B. in der Automobil-, Maschinenindustrie, Anlagenbau und Mess-, Steuer- und Regeltechnik, Robotik, Veranstaltungstechnik, Automatisierungstechnik |
| Erkennungsmerkmal: | graue Farbgebung der Gehäuse (RAL 7037) |
| Gehäusematerial: | Aluminium-Druckguss-Legierung |
| Verriegelungsbügel: | Han-Easy Lock® |
| Kabelverschraubungen: | wahlweise Spezialkabelverschraubung für Gehäuseoberteile mit Zugentlastung und Knickschutz |
Anwendung für typische Industrieanwendungen (IP65):
- Vielfältige Gehäuseoptionen (Größen, Bauformen, Kabelabgänge, etc) für passgenaue Anwendbarkeit
- Bewährte Gehäuse aus pulverbeschichtetem Aluminium-Druckguss mit komfortabler Han-Easy Lock® Bügel-Verriegelung
- Leichte Gehäuse-Varianten aus Hochleistungskunststoff für Indoor-/Outdoor-Anwendungen
Han Baureihen für typische Industrieanwendungen:
- Han A® (schmale Bauform)
- Han® B (breite Bauform)
- Han-Compact® (Kompakte Bauform)
- Han-Eco® (Gehäuse aus Kunststoff)
- Han® HP Direct (zur direkten Montage am Schaltschrank)

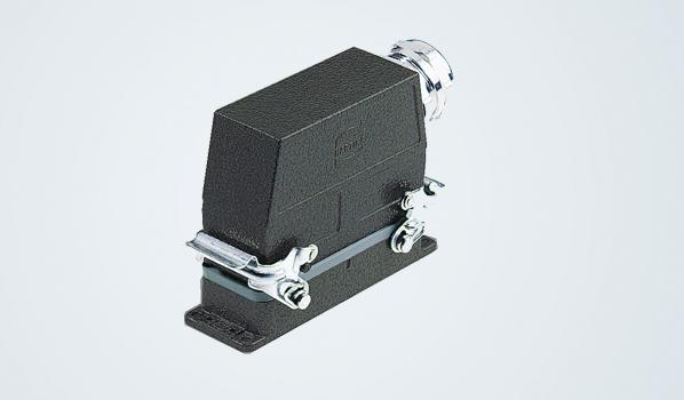

Han® M Gehäuse - für erhöhte Umwelteinflüsse
| Einsatzgebiet: | Bei aggressiven Umweltbelastungen und rauhen klimatischen Atmosphären in allen Anwendungsbereichen wie z.B. im Maschinen- und Anlagenbau, Verkehrstechnik oder bei Baumaschinen |
| Erkennungsmerkmal: | schwarze Farbgebung (RAL 9005) |
| Gehäusematerial: | korrosionsresistente Aluminium-Druckguss-Legierung |
| Verriegelungsbügel: | nichtrostender Stahl |
| Kabelverschraubungen: | Spezialkabelverschraubung für Gehäuseoberteile mit Zugentlastung und Knickschutz und Verdrehsicherung |
Anwendung bei hohe Umweltanforderungen (IP65):
- Pulverbeschichtetes Zink-Druckguss-Gehäuse für hohen Korrsionsschutz
- Verriegelungsbügel aus nichtrostendem Stahl
- Spezialkabelverschraubung für Gehäuseoberteile mit Zugentlastung, Knickschutz und Verdrehsicherung
Han Baureihe für hohe Umweltanforderungen:
- Alle Han® M Gehäuse
Han® EMV Gehäuse - für erhöhte EMV-Anforderungen
| Einsatzgebiet: | Einsatz bei empfindlichen Schnittstellen, die gegen elektrische, magnetische oder elektromagnetische Felder geschirmt werden müssen. |
| Erkennungsmerkmal: | elektrisch leitfähige Oberfläche, innenliegende Dichtung |
| Gehäusematerial: | Aluminium-Druckguss-Legierung |
| Verriegelungsbügel: | Han-Easy Lock® |
| Kabelverschraubungen: | EMV-Kabelverschraubung, um den Kabelschirm leitend mit dem Gehäuse zu verbinden |
Anwendung für hohe Schirmdämpfung (IP65):
-
Aluminium-Druckguss-Gehäuse mit elektrisch leitfähiger Oberfläche und innenliegender Dichtung
- EMV-Kabelverschraubung
- Komfortable Verriegelung mit Han-Easy Lock® Bügel
Han Baureihe für hohe Schirmdämpfungen:
- Han® EMV

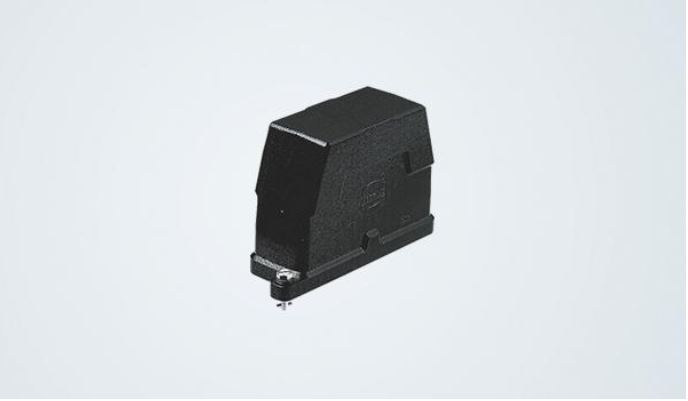

Han® HPR Gehäuse - für den rauen Außeneinsatz
| Einsatzgebiet: | Einsatz für elektrische Schnittstellen an Fahrzeugen etc., erhöhte klimatische Anforderungen oder Nassbereiche sowie für empfindliche Schnittstellen, die geschirmt werden müssen z.B. in Schienenfahrzeugen, Stationäre Bahntechnik, Windenergieanlagen und Anwendungen die eine hohe Druckdichtigkeit erfordern. |
| Erkennungsmerkmal: | schwarze Farbgebung (RAL 9005), innenliegende Dichtung |
| Gehäusematerial: | korrosionsresistente Aluminium-Druckguss-Legierung |
| Verriegelungsbügel: | nichtrostender Stahl |
| Kabelverschraubungen: | wahlweise Universalkabelverschraubung für Gehäuseoberteile mit Zugentlastung oder Spezialkabelverschraubung mit Knickschutz, mit Verdrehsicherung bei Verwendung entsprechender Adapter |
Anwendung für den rauen Außeneinsatz (IP68):
-
Innenliegende Dichtung und korrosionsresistente Aluminium-Druckguss-Legierung für raue Umweltbedingungen
- Rüttelfeste Verriegelung mittels nichtrostender Schrauben
Han Baureihe für den rauen Außeneinsatz:
- Han® HPR
Han-INOX® Gehäuse aus Edelstahl - für extreme Umwelteinflüsse
| Einsatzgebiet: | Einsatz bei härtesten Anforderungen, z.B. in der Lebensmittel-, Automobil-, Maschinenindustrie, im Anlagenbau, Wasch- und Lackierstraßen sowie in der Mess-, Steuer- und Regeltechnik |
| Erkennungsmerkmal: | matt glänzende Metalloberfläche |
| Gehäusematerial: | Edelstahl |
| Verriegelungsbügel: | Edelstahl |
| Kabelverschraubungen: | Standard-Kabelverschraubung aus Edelstahl |
Anwendung bei extremer Korrosionsgefahr (IP65):
-
Enorm widerstandsfähig gegenüber chemischen und anderen aggressiven Umgebungseinflüssen durch Gehäuse, Verriegelungsbügel und Kabelverschraubung aus Edelstahl
Han Baureihe bei extremer Korrosionsgefahr:
- Han® INOX
Han-Eco® – leichtes Gehäuse aus Hochleistungskunststoff
| Einsatzgebiet: | Industrielle Anwendungen, Außeneinsatz |
| Erkennungsmerkmal: | schwarze Kunststoffgehäuse |
| Gehäusematerial: | Polyamid, glasfaserverstärkt |
| Verriegelungsbügel: | Querbügel / Längsbügel (10 A/16 A) aus Polyamid, glasfaserverstärkt |
| Kabelverschraubungen: | Optional integrierte Kabelverschraubung aus Kunststoff in den Baugrößen 6 B, 10 B, 16 B, 24 B / 10 A, 16 A |
Die Vorteile eines Han Eco Gehäuses:
-
Steckkompatibiltät zwischen Metall und Kunststoff (Han-Eco® A, Han-Eco® B)
- Rückwärtige Montage der Kontakteinsätze ermöglicht kurze Installationszeiten
- Geringes Gewicht bei sehr guter mechanischer Robustheit
- Outdoor Variante für erhöhte Umweltbelastungen verfügbar
- Korrosionsbeständigkeit durch den Einsatz von Kunststoff
- Brandbeständigkeit nach UL94 V0
Han Baureihe aus Hochleistungskunststoff:
- Han® ECO
Han-Yellock® – kompaktes Gehäuse im formschönen Design
| Einsatzgebiet: | Für Industrieanwendungen (u.a. Robotik, Maschinen- und Anlagenbau, Medizintechnik, Geräte- und Schltschrankbau, Veranstaltungstechnik) |
| Erkennungsmerkmal: | innenliegende Verriegelung per Druckknopf, zweiteiliges Tüllengehäuse |
| Gehäusematerial: | Aluminium-/Zink-Druckguss |
| Verriegelungsbügel: | Edelstahl, Polyamid |
| Kabelverschraubungen: | Universalkabelverschraubung (Gewinde metrisch M20/M25/M32/M40) für Gehäuseoberteil mit Zugentlastung oder Spezialkabelverschraubung |
Anwendung für kompakte & optisch ansprechende Steckverbindungen (IP65):
-
Modernes und funktionales Design
- Innenliegende Dichtung und Verriegelung ermöglicht Einhandbedienung und dichte Platzierung mehrerer Steckverbinder
- Indoor-/Outdoor-Varianten
Han Baureihe für kompakte und optisch ansprechende Steckverbindungen:
- Han® YELLOCK
Harting Stecker Baugröße Han 10A
| Einsatzgebiet: | Besonders hitzebeständiges Steckverbinder-Gehäuse bis zu 200 °C durch hochfeste Materialien und Anti-Haft-Beschichtung u.a. für Spritzgießmaschinen, Trocknungsanlagen, Heizelemente |
Han Baureihe für hohe Umgebungstemperaturen:
- Han® High Temp
Han-HMC® – für Steckzyklen >10000
| Einsatzgebiet: | Für häufiges Stecken (IP65) von mehr als 10.000 Steckzyklen durch langlebige Verriegelungsrolle und Hochleistungs-Kontakte. Wird u.a. in ortsveränderliche Apparaturen und Geräten, Prüf- und Testeinheiten oder Werkzeugwechselsystemen eingesetzt. |
Han Baureihe für häufiges stecken:
- Han® HMC
Han-Ex® Gehäuse – für den explosionsgefährdeten-Bereich
| Einsatzgebiet: | Anwendung im EX-Schutz-Bereich (IP65). Erfüllen die Voraussetzungen der Zündschutzart Eigensicherheit und sind daher u.a. geeignet für eigensichere Stromkreise in explosionsgefährdeten Zonen 1 und 2, Bergbau oder die Chemische Industrie. |
| Erkennungsmerkmal: | blaue Gehäusefarbe |
| Gehäusematerial: | Gehäuse-Legierung ist für Methan-Kohlenstaubatmosphären geeignet |
| Kabelverschraubungen: | EX-Kabelverschraubungen |
Han Baureihe für den EX Bereich:
- Han® EX

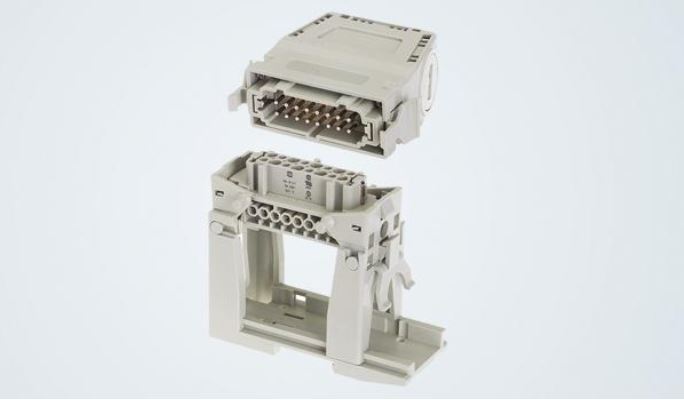

Han-Snap® – Gehäuse für geschlossene Schalträume
| Einsatzgebiet: | Anwendung für geschlossene Schalträume und Schaltschränke (IP20). Effiziente Steckverbindung innerhalb von abgeschlossenen elektrischen Betriebsstätten und ist daher geeignet für Schaltschränke, abgeschlossene Schalträume oder Verteilerkästen |
| Erkennungsmerkmal: | Kunststoff-Elemente zur Fixierung von Kontakteinsätzen ohne normativen Schutz |
| Gehäusematerial: | Kunststoff |
Han Baureihe für geschlossene Schalträume und Schaltschränke:
- Han® SNAP
Han-GND® – Spezialgehäuse für den Potenzialausgleich
| Einsatzgebiet: |
Zum Potentialausgleich geeignete gelb/grüne Kunststoffgehäuse (IP65) für steckbare Erdungssysteme und zusätzlichem Entriegelungsschutz gegen unbeabsichtigtes Öffnen. Die Gehäuse sind daher wie gemacht für Machinen- und Anlagenbau, Veranstaltungstechnik oder ortsveränderliche Apparaturen und Geräte |
| Erkennungsmerkmal: | Kunststoffgehäuse in gelb/grün |
| Gehäusematerial: | Kunststoff |
Han Baureihe für den Potentialausgleich:
- Han® GND
