Décharge de traction

Les câbles sont nos vecteurs d'énergie et d'information et sont donc, dans le domaine de l'électrotechnique et de l'informatique, des objets quotidiens qui méritent d'être protégés. Par conséquent, quiconque installe des câbles et des fils électriques est automatiquement confronté à la nécessité d'une décharge de traction. Dans cet article, nous nous penchons sur le rôle des serre-câbles et examinons les techniques disponibles pour les dispositifs de décharge.

Qu'est-ce qu'un serre-câble ?

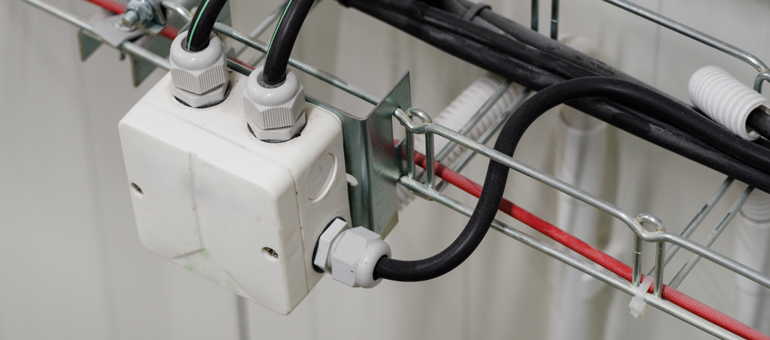

Un serre-câble est un dispositif de protection mécanique pour les câbles, les cordons et les tuyaux afin de les protéger contre les dommages en cas de forte sollicitation. La fonction de base du serre-câble est de fixer ou de stabiliser un câble sur un objet fixe tel qu'un presse-étoupe, un connecteur ou un rail. Ce sont surtout les câbles flexibles qui sont protégés par la décharge de traction contre les forces de torsion, de traction et de flexion, telles qu'elles peuvent se produire sur les machines ou les applications en mouvement. Les forces de traction peuvent résulter d'une traction sur le câble, mais aussi du poids propre du câble et des connecteurs. Les forces de torsion résultent des torsions du câble. Ces deux forces peuvent compromettre le contact. A titre préventif, on utilise des presse-étoupes et on intercepte le câble à une distance appropriée du point de connexion. (Décharge de traction par presse-étoupe et collier de câble).

Les serre-câbles sont disponibles en différents modèles, allant de simples pinces (colliers de serrage), par exemple pour la fixation de câbles au mur, ou sous forme de systèmes de déviation et de rails de montage au sein de chaînes d'énergie.

Quelle est la tâche et la fonction d'un serre-câble ?

Les serre-câbles ont pour fonction de protéger les câbles et les faisceaux de câbles des fortes contraintes telles que la traction, la torsion, la flexion ou la pression. Ces contraintes peuvent entraîner la rupture des câbles installés ou leur arrachement de l'installation. Les serre-câbles sont donc nécessaires pour prolonger la durée de vie des câbles et les protéger contre les dommages et les accidents électriques.

La fonction d'un tel dispositif de décharge de traction est pourtant assez simple à expliquer. Un presse-étoupe sur un connecteur permet d'éviter que les forces agissant de l'extérieur sur le câble (force de traction) ne se répercutent de l'autre côté du connecteur. Ainsi, les forces qui s'exercent sur le connecteur ou sur les torons à l'intérieur du câble sont, dans le meilleur des cas, nulles.

Quand une décharge de traction est-elle nécessaire ?

Tout appareil équipé d'un câble doit en général être muni d'un serre-câble. Que ce soit à la maison, dans l'artisanat ou dans l'industrie, des dispositifs mécaniques permettent de soulager les câbles. En effet, les câbles et les cordons sont soumis à des contraintes permanentes dues à la traction et à la flexion. Ainsi, la gaine du câble est étirée ou allongée sur le rayon de courbure extérieur et peut donc se fissurer. Sur le rayon intérieur, la gaine ou le câble est comprimé, ce qui comprime les conducteurs.

Les décharges de traction sont également utilisées pour les câbles qui sont posés de manière fixe et ne sont donc pas soumis à des forces de rotation, de pression, de traction ou de flexion. Dans ce cas, la décharge de traction garantit que les câbles restent fermement fixés dans leur position installée.

Le défi n'est donc pas de savoir quand un serre-câble est nécessaire, mais de savoir quel type est le plus adapté à l'utilisation.

Définitions de termes en rapport avec la décharge de traction

Forces de traction : les forces de traction peuvent résulter d'une traction sur le câble, mais aussi du poids propre du câble et des connecteurs.

Charge de traction : la charge de traction est la force jusqu'à laquelle un câble peut être sollicité sans danger dans certaines conditions.

Résistance à la traction : la résistance à la traction est la contrainte de traction sur le câble, rapportée à la section transversale, qui doit être supportée sans se rompre lors d'un essai de traction pour une durée donnée.

Contrainte de traction : force de traction rapportée à l'unité de surface de la section du conducteur.

Éléments de décharge de traction : Les éléments de décharge de traction (par ex. côtés en acier ou fils d'acier) sont destinés à protéger les conducteurs, les lignes ou les câbles des forces de traction appliquées à la gaine de la ligne ou du câble. Ils sont placés dans la construction du câble soit au centre du câble, soit sous forme de tresses au-dessus de l'assemblage de câbles. Ils peuvent également être appliqués sur la gaine intérieure sous forme d'armure en fil d'acier, généralement avec contre-spirale. Un élément de décharge de traction de plus en plus utilisé est la fibre synthétique (p. ex. Kevlar). Ces fibres sont certes plus chères, mais elles permettent de réduire considérablement le poids.
